فنر قالب سازی سبز روشن (بار فوق سبک) قطر 40 مدل VL Serie
لطفا مدل مورد نظر را از قسمت سایز فنر انتخاب کنید
- فنرهای درجه یک مخصوص صنعت قالب سازی و ساخت و تولید
- جنس تمام فولاد آلیاژی با روش سخت کاری شده و حرارت دیده
- عمر مفید طولانی برای عملیات فشار 30% و 3 میلیون ضرب
- سری سبز روشن و کاربردی در خطوط مختلف با بار خیلی سبک
- قطر خارجی فنر 40 میلی متر و قطر داخلی فنر 20 میلی متر
- ساخته شده از مفتول مکعبی با سر و ته کاملا تخت و بسته
- قابل سفارش در طول های متنوع کاری از 51 تا 305 میلی متر
- محدوده حرارت کاری گسترده در دمای منفی 30 تا 120 درجه
- مهار کامل قالب با واکنش برگشتی سریع و کارکرد کاملا ایمن
- طبق استاندارد DIN اروپا، ساخت کشور چین با ضمانت کیفیت
برای اطلاعات بیشتر به صفحه پایین مراجعه فرمایید.

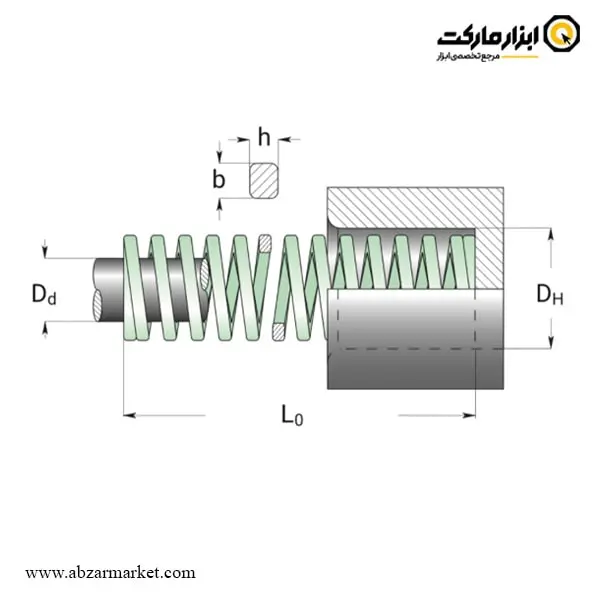

معرفی و مشخصات فنر قالب سازی سبز روشن (بار فوق سبک) قطر 40 مدل VL Serie
اطلاعات تکمیلی در مورد سایزبندی فنر قالب سازی سبز روشن (بار فوق سبک) قطر 40 مدل VL Serie به شرح زیر است:
| کد کالا |
سایز فنر (میلی متر) |
طول فنر (میلی متر) - L0 |
قطر خارجی فنر (میلی متر) - DH |
قطر داخلی فنر (میلی متر) - Dd |
ضریب ثابت فنر میزان فشار برای 1 میلی متر جمع شدن (نیوتن) |
تغییر طول تا 30% جمع شدن و 3 میلیون ضرب (میلی متر) |
تحمل فشار تا 30% جمع شدن و 3 میلیون ضرب (نیوتن) |
تغییر طول تا 40% جمع شدن و 1.5 میلیون ضرب (میلی متر) |
تحمل فشار تا 40% جمع شدن و 1.5 میلیون ضرب (نیوتن) |
تغییر طول تا 50% جمع شدن و 200 هزار ضرب (میلی متر) |
تحمل فشار تا 50% جمع شدن و 200 هزار ضرب (نیوتن) |
تغییر طول در ماکزیمم جمع شدن (میلی متر) |
تحمل فشار در ماکزیمم جمع شدن (نیوتن) |
| VL40-051 | 40x51 | 51 | 40 | 20 | 48.1 | 15.3 | 736 | 20.4 | 981 | 25.5 | 1227 | 28 | 1347 |
| VL40-064 | 40x64 | 64 | 40 | 20 | 39.2 | 19.2 | 753 | 25.6 | 1004 | 32 | 1254 | 36.2 | 1419 |
| VL40-076 | 40x76 | 76 | 40 | 20 | 33.3 | 22.8 | 759 | 30.4 | 1012 | 38 | 1265 | 43.7 | 1455 |
| VL40-089 | 40x89 | 89 | 40 | 20 | 28.4 | 26.7 | 758 | 35.6 | 1011 | 44.5 | 1264 | 51.7 | 1468 |
| VL40-102 | 40x102 | 102 | 40 | 20 | 24.5 | 30.6 | 750 | 40.8 | 1000 | 51 | 1250 | 59.8 | 1465 |
| VL40-115 | 40x115 | 115 | 40 | 20 | 22.1 | 34.5 | 762 | 46 | 1017 | 57.5 | 1271 | 67.9 | 1501 |
| VL40-127 | 40x127 | 127 | 40 | 20 | 19.6 | 38.1 | 747 | 50.8 | 996 | 63.5 | 1245 | 75.2 | 1474 |
| VL40-139 | 40x139 | 139 | 40 | 20 | 17.7 | 41.7 | 738 | 55.6 | 984 | 69.5 | 1230 | 82.4 | 1458 |
| VL40-152 | 40x152 | 152 | 40 | 20 | 16.2 | 45.6 | 739 | 60.8 | 985 | 76 | 1231 | 90.6 | 1468 |
| VL40-178 | 40x178 | 178 | 40 | 20 | 13.7 | 53.4 | 732 | 71.2 | 975 | 89 | 1219 | 106.5 | 1459 |
| VL40-203 | 40x203 | 203 | 40 | 20 | 12.3 | 60.9 | 749 | 81.2 | 999 | 101.5 | 1248 | 122.2 | 1503 |
| VL40-254 | 40x254 | 254 | 40 | 20 | 9.8 | 76.2 | 747 | 101.6 | 996 | 125 | 1245 | 153.6 | 1505 |
| VL40-305 | 40x305 | 305 | 40 | 20 | 8.3 | 91.5 | 759 | 122 | 1013 | 152.5 | 1266 | 185.4 | 1539 |
-
