فنر قالب سازی سبز روشن (بار فوق سبک) قطر 20 مدل VL Serie
لطفا مدل مورد نظر را از قسمت سایز فنر انتخاب کنید
- ابزارهای تخصصی و صنعتی درجه یک و پر کاربرد در قالب سازی
- فنر ارتجاعی جذب نیرو و فشار دستگاه با نیروی برگشتی بالا
- تیپ سبز روشن VL و مخصوص عملیات با بارهای خیلی سبک
- ساخت از جنس آلیاژ فولادی High Grade و سخت کاری شده
- مناسب برای پرسکاری، خطوط تزریق پلاستیک، ریخته گری و...
- سر و ته تخت بسته شده و پرداخت شده برای مهار کامل قالب
- امکان خرید در طول های متفاوت از 25 تا 305 میلی متر
- قطر بیرونی تمام سایزها 20 میلی متر و قطر داخلی 10 میلی متر
- قابل استفاده در محدوده دمای گسترده و بدون اثر منفی در کار
- ساخت چین و طبق استاندارد اروپا با ضمانت اصالت و کیفیت
برای اطلاعات بیشتر به صفحه پایین مراجعه فرمایید.

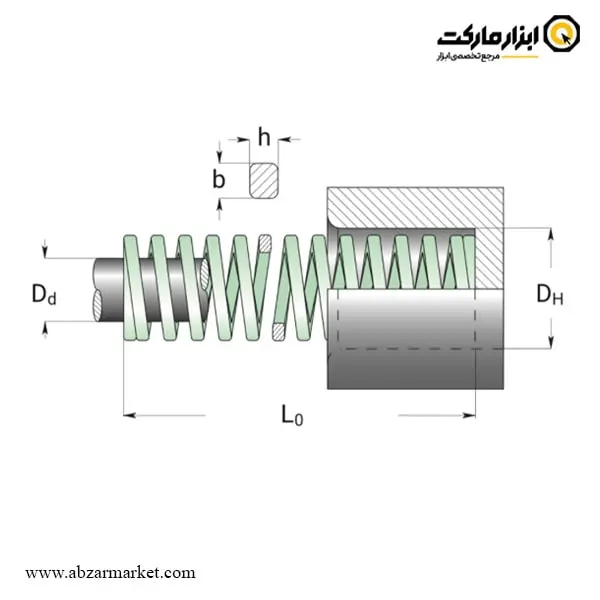

معرفی و مشخصات فنر قالب سازی سبز روشن (فوق سبک) قطر 20 مدل VL Serie
اطلاعات کامل در مورد فنر قالب سازی سبز روشن (فوق سبک) قطر 20 مدل VL Serie به شرح زیر است:
| کد کالا |
سایز فنر (میلی متر) |
طول فنر (میلی متر) - L0 |
قطر خارجی فنر (میلی متر) - DH |
قطر داخلی فنر (میلی متر) - Dd |
ضریب ثابت فنر میزان فشار برای 1 میلی متر جمع شدن (نیوتن) |
تغییر طول تا 30% جمع شدن و 3 میلیون ضرب (میلی متر) |
تحمل فشار تا 30% جمع شدن و 3 میلیون ضرب (نیوتن) |
تغییر طول تا 40% جمع شدن و 1.5 میلیون ضرب (میلی متر) |
تحمل فشار تا 40% جمع شدن و 1.5 میلیون ضرب (نیوتن) |
تغییر طول تا 50% جمع شدن و 200 هزار ضرب (میلی متر) |
تحمل فشار تا 50% جمع شدن و 200 هزار ضرب (نیوتن) |
تغییر طول در ماکزیمم جمع شدن (میلی متر) |
تحمل فشار در ماکزیمم جمع شدن (نیوتن) |
| VL20-025 | 20x25 | 25 | 20 | 10 | 29.4 | 7.5 | 221 | 10 | 294 | 12.5 | 368 | 13.9 | 409 |
| VL20-032 | 20x32 | 32 | 20 | 10 | 22.6 | 9.6 | 217 | 12.8 | 289 | 16 | 362 | 18.2 | 411 |
| VL20-038 | 20x38 | 38 | 20 | 10 | 18.6 | 11.4 | 212 | 15.2 | 283 | 19 | 353 | 22 | 409 |
| VL20-044 | 20x44 | 44 | 20 | 10 | 15.7 | 13.2 | 207 | 17.6 | 276 | 22 | 345 | 25.8 | 405 |
| VL20-051 | 20x51 | 51 | 20 | 10 | 13.7 | 15.3 | 210 | 20.4 | 279 | 25.5 | 349 | 30.3 | 415 |
| VL20-064 | 20x64 | 64 | 20 | 10 | 11.3 | 19.2 | 217 | 25.6 | 289 | 32 | 362 | 38.9 | 440 |
| VL20-076 | 20x76 | 76 | 20 | 10 | 9.8 | 22.8 | 223 | 30.4 | 298 | 38 | 372 | 47 | 461 |
| VL20-089 | 20x89 | 89 | 20 | 10 | 8.3 | 26.7 | 222 | 35.6 | 295 | 44.5 | 369 | 55.7 | 462 |
| VL20-102 | 20x102 | 102 | 20 | 10 | 7.4 | 30.6 | 226 | 40.8 | 302 | 51 | 377 | 64.2 | 475 |
| VL20-115 | 20x115 | 115 | 20 | 10 | 6.4 | 34.5 | 221 | 46 | 294 | 57.5 | 368 | 72.9 | 467 |
| VL20-127 | 20x127 | 127 | 20 | 10 | 5.9 | 38.1 | 225 | 50.8 | 300 | 63.5 | 375 | 80.7 | 476 |
| VL20-139 | 20x139 | 139 | 20 | 10 | 5.4 | 41.7 | 225 | 55.6 | 300 | 69.5 | 375 | 88.4 | 477 |
| VL20-152 | 20x152 | 152 | 20 | 10 | 4.9 | 45.6 | 223 | 60.8 | 298 | 76 | 372 | 96.7 | 474 |
| VL20-305 | 20x305 | 305 | 20 | 10 | 2.5 | 91.5 | 229 | 122 | 305 | 152.5 | 381 | 196.3 | 491 |
| ظرفیت تحمل وزن فنر | بار فوق سبک |
|---|---|
| تیپ و رنگ فنر | VL - سبز روشن |
| قطر خارجی فنر | 20 میلی‌متر |
| قطر داخلی فنر | 10 میلی‌متر |
-
