یکی از دغدغه های افرادی که در زمینه های تخصصی تراش و فرز در کارگاه، کارخانه ها، صنایع سخت و تولید، نفت و گاز و... کار میکنند، داشتن ابزارهای دقیق از برندهای معتبر دنیاست. از جمله این ابزارآلات میتوان به گیرهای هیدرولیک فکر کرد. سایزهای مختلف گیره هیدرولیک دستگاه فرز ورتکس مدل VH ساخت تایوان بوده و با قدرت بالا، تنظیم فک چند حالته و دقت در کار تمام نگرانی های نیروهای کاری را از بین میبرد. این سری گیره های روغنی را میتوانید با عرض فک 4 – 5 – 6 – 8 - 12 اینچ تهیه کنید. کمپانی Vertex گیره هیدرولیک سری VH را طبق استانداردهای اروپا، با ضمانت دقت و کیفیت در کار، طراحی انحصاری و کلاس کاری فشار قوی یا Heavy Duty ساخته است. همچنین گیره هیدرولیک دستگاه فرز ورتکس مدل VH دارای سیستم ضد جامپ و شکستگی شفت و اهرم، سیستم بوستر روغن، سیستم تنظیم قدرت فشار با روغن است.

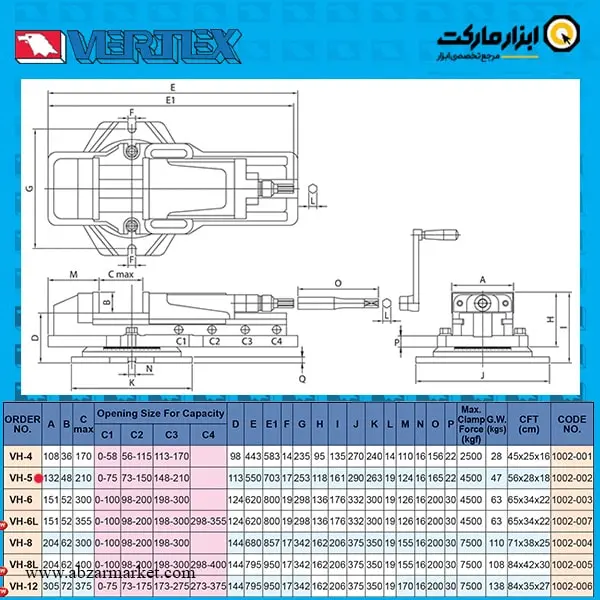

اطلاعات کامل در مورد سایزهای گیره هیدرولیک دستگاه فرز ورتکس مدل VH به شرح زیر است:
مدل و کد کالا
عرض فک (اینچ)
عرض فک (میلی متر)
ارتفاع فک (میلی متر)
ماکزیمم طول کارگیر فک (میلی متر)
عرض کلی گیره با بیس (میلی متر)
ارتفاع کلی گیره با بیس (میلی متر)
طول کلی گیره با بیس (میلی متر)
ماکزیمم اعمال فشار فک (Kgf)
وزن کلی بسته بندی (کیلوگرم)
VH-4
4
108
36
170
270
135
443
2500 کیلوگرم-فورس
28
VH-5
5
132
48
210
290
161
550
4500 کیلوگرم-فورس
47
VH-6
6
151
52
300
332
176
620
4500 کیلوگرم-فورس
63
VH-8
8
204
82
300
375
206
640
7500 کیلوگرم-فورس
110
VH-12
12
305
72
375
375
206
795
7500 کیلوگرم-فورس
138
جعبه گشایی گیره هیدرولیک ورتکس Vertex VH
تفاوتی نمیکند که طبق جدول بالا و از بین هر سایز گیره روغنی دستگاه فرز ورتکس سری VH چه اندازه فکی را انتخاب کنید. هر مدل این گیره در یک کارتن ضخیم کاغذی با فریم چوبی محکم قرار گرفته است؛ طوری که برای گیره و متعلقات داخل آن حین جابجایی و ارسال اتفاقی نیفتد. در بسته بندی گیره، خود بدنه اصلی گیره در محافظ نایلونی، به همراه دسته 2 تکه اهرمی فلزی و همینطور 1 عدد میله فلزی جهت قفل ریل اندازه باز شدن در نظر گرفته شده است.

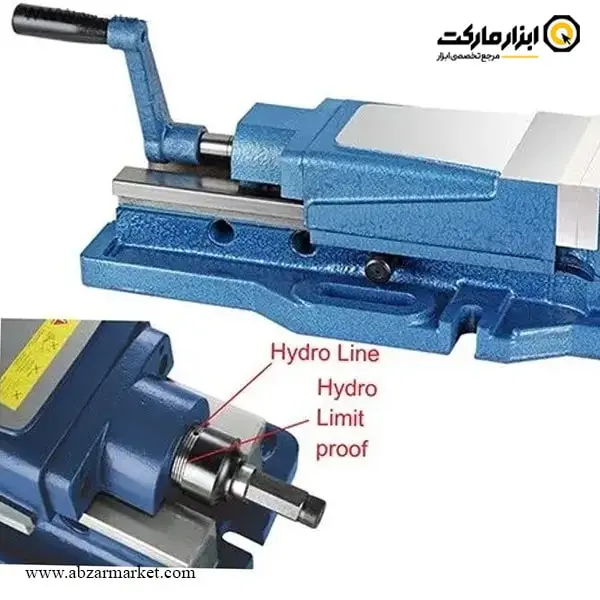

روی بدنه گیره پلاک مشخصات فنی و علامت برند Vertex نیز حکاکی شده است. شفت میله تنظیم قدرت با خطوط کوچک نشانه گذاری شده که هر خط نشان دهنده مقداری از قدرت فشاری هیدرولیک بوده و توسط کاربر قابل تنظیم است.
در قسمت ریل دستگاه 3 سوراخ تنظیم و انتخاب بازه طول کارگیر فک تعبیه شده که میله قفل کن در این سوراخها جای میگیرد.

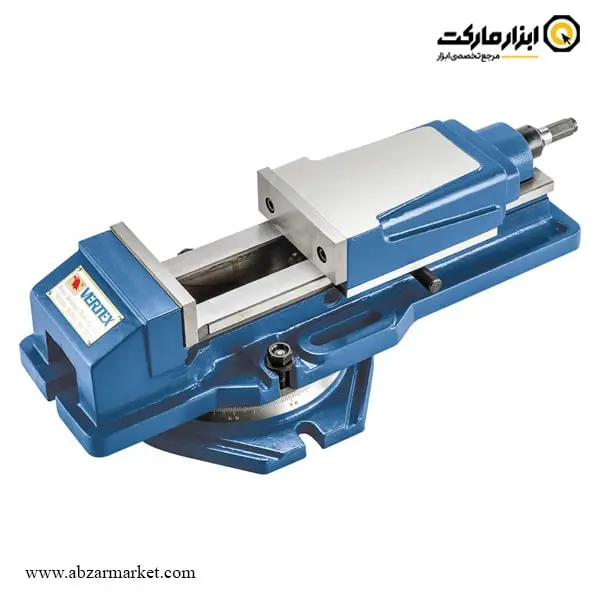

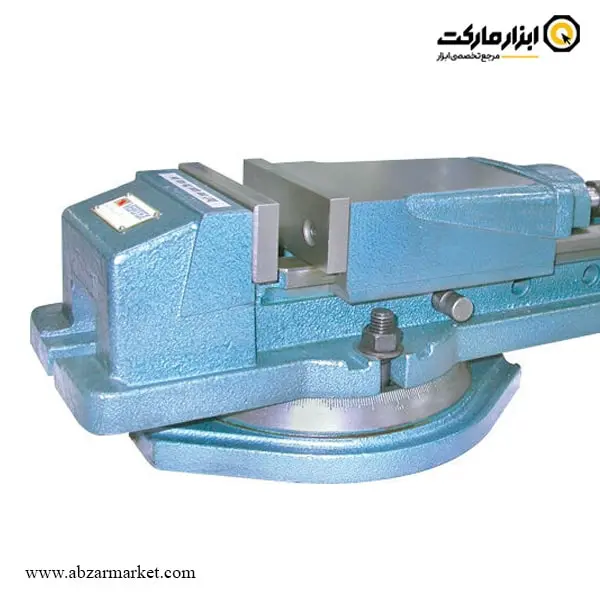

پایه گردان 360 درجه و ریل گیره مجهز به خط کش های مدرج و دقیق بوده و کار چرخش کامل گیره روی بیس و حرکت طولی تنظیم فک روی ریل براحتی انجام میشود. در قسمت پایین بدنه نیز شیارهای اتصال گیره به میز و سطوح به کمک پیچ های مخصوص مختلف تعبیه شده است.
بدنه این سری گیره روغنی فرزکاری ورتکس از جنس فولاد آلیاژی سخت کاری شده و حرارت دیده با 2 فک پرداخت شده همراه است. همانطور که در جدول بالا مشاهده میکنید، هر سایز گیره، اندازه پهنا و ارتفاع فک متفاوتی دارد؛ و ریل این فک میتوانید در 3 مرحله C1 / C2 / C3 باز شود که ماکزیمم باز شدن آن به سایز گیره انتخابی مرتبط خواهد بود.
سیستم ضد جامپ یا گیر کردن گیره Jam Proof باعث میشود تا از آوردن فشار اشتباه به فک و قطعه کاری و آسیب دیدن ابزار جلوگیری شود.
سیستم Shaft Broken Proof باعث میشود تا از شکستگی و آسیبهای احتمالی به شفت و اهرم گیره در فشارهای زیاد و اشتباه جلوگیری شود.
سیستم تقویت هیدرولیک Hydraulic Booster به کاربر کمک میکند تا بیشتر فشار به قطعه را با صرف کمترین انرژی انجام دهد و نیازی به فشار زیاد دست روی اهرم و دسته نباشد.
سیستم کنترلر هیدرولیک فشار سیال روغن روی فک را با توجه به نیاز کاری تنظیم میکند تا فشار کاملا ثابت و یکنواختی در سرتاسر فک و قطعه پخش شود.
روغن مورد نیاز گیره هیدرولیک دستگاه فرز ورتکس مدل VH شماره 68 است و همچنین دقت خطوط تنظیم پایه گردان و ریل مدرج آن برابر با 0.02 میلی متر خواهد بود.
با استفاده از این سری VH گیره روغنی ورتکس تایوان، قدرت/سرعت/دقت کاری کاملا در دستان شماست. با توجه به سایز انتخابی گیره، قدرت اعمالی روی فک و قطعات میتواند تا حداکثر 2500 کیلوگرم-فورس تا 7500 کیلوگرم-فورس بالا برود. این قدرت تزریق روغن با کمک سیستم 2 مرحله ای کاملا قابل تنظیم بوده و به شکل هوشمند با توجه به سایز قطعه کاری قفل خواهد شد.
ساخت بسیار با کیفیت، دقت عالی در کار، حرکت ریل و پایه متحرک کاملا روان، در کنار رعایت استانداردهای ایمنی و کیفیتی جهانی باعث شده تا گیره هیدرولیک دستگاه فرز ورتکس مدل VH به یکی از پرفروش ترین گیره های صنعتی فرز، تراش، سوراخکاری و... در صنایع مختلف در ایران و جهان تبدیل گردد.
