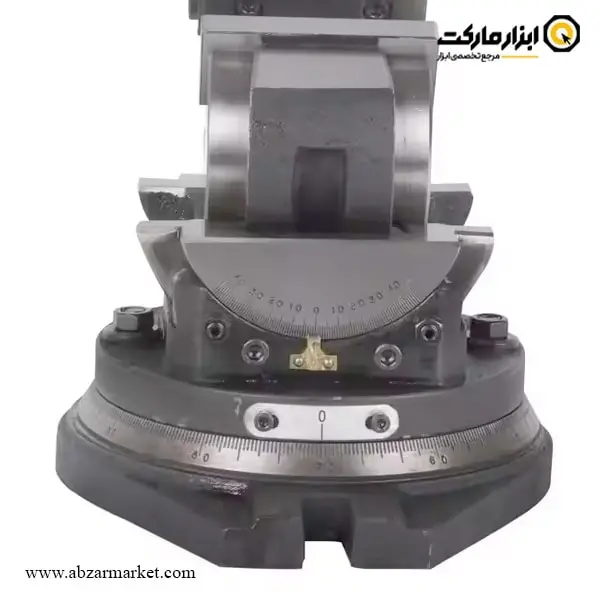

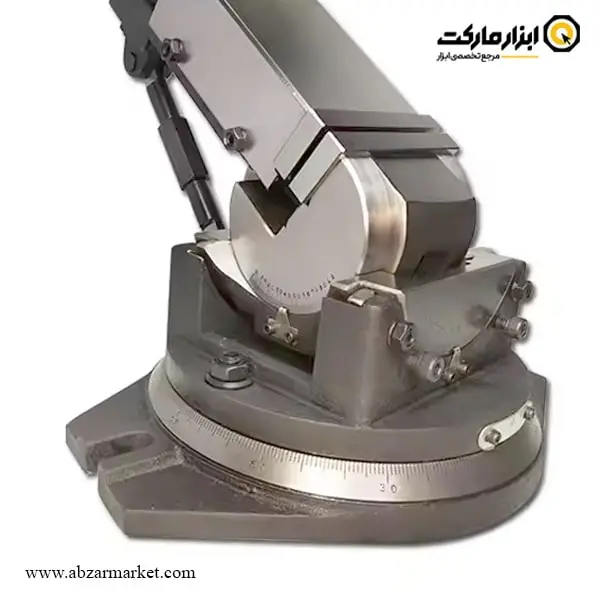

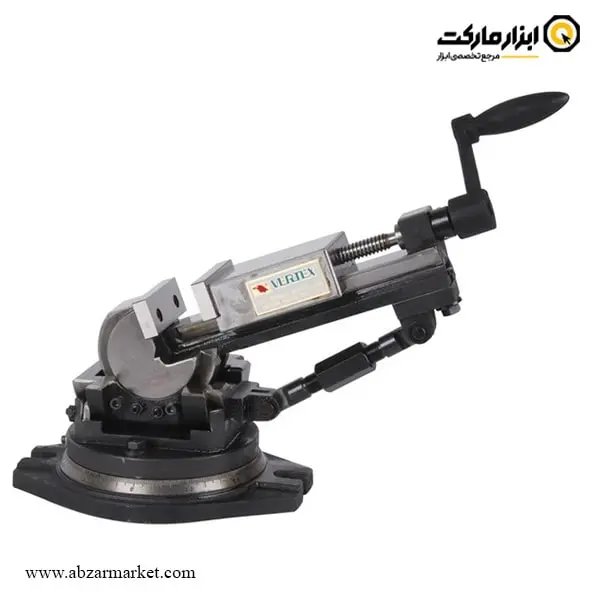

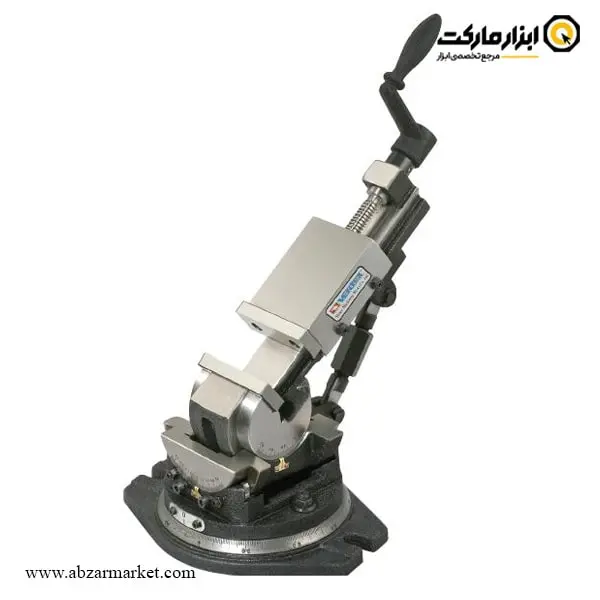

گیره سینوسی دستگاه فرز ورتکس 3 جهته مدل VW
لطفا سایز مورد نظر را از قسمت سایز عرض فک گیره انتخاب کنید
- گیره زاویه ای 3 جهته سینوسی و تخصصی ساخت Vertex تایوان
- مخصوص مهار و چرخش قطعه در تراشکاری، فرزکاری، CNC و...
- قابلیت تنظیم و گردش در محور Z به صورت کامل 360 درجه
- قابلیت تنظیم عمودی و افقی (خوابیده-ایستاده) تا 90 درجه
- قابلیت تنظیم و گردش به صورت تیلت (مرکزی) تا 45 درجه
- بدنه از جنس آلیاژ فولاد حرارت دیده با اعمال فشار بالای فک
- هر سه وجه تنظیمی دارای خط کش مدرج و کاملا دقیق و خوانا
- ثبات کامل قطعه در تمام زوایا بدون هیچگونه سر خوردگی
- مجهز به پیچ های قفل کن و بوش فولادی سخت کاری شده
- مطابق با استاندارد روز دنیا و ارائه با ضمانت اصالت و کیفیت
برای اطلاعات بیشتر به صفحه پایین مراجعه فرمایید.
معرفی و مشخصات گیره سینوسی ورتکس فرزکاری 3 ظرفه مدل VW

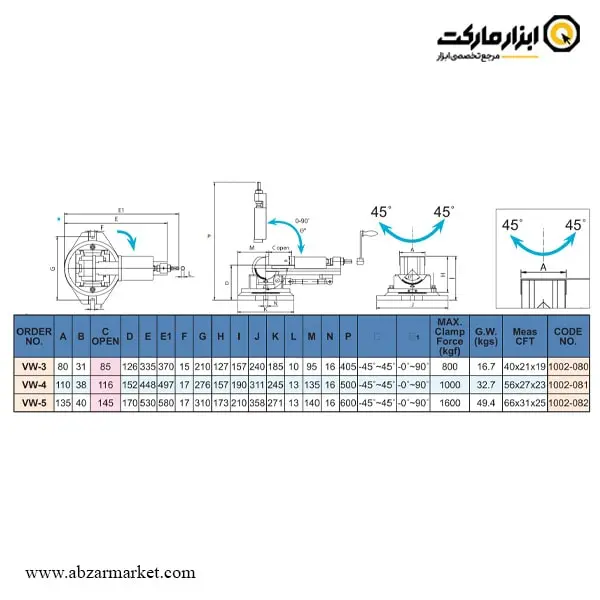

اطلاعات کامل در مورد سایزهای گیره سینوسی دستگاه فرز ورتکس 3 جهته مدل VW به شرح زیر است:
| مدل و کد کالا | عرض فک (اینچ) |
عرض فک (میلی متر) |
ارتفاع فک (میلی متر) |
ماکزیمم طول کارگیر فک (میلی متر) |
عرض کلی گیره با بیس (میلی متر) |
ارتفاع کلی گیره با بیس (میلی متر) |
طول کلی گیره با بیس (میلی متر) |
ماکزیمم اعمال فشار فک (Kgf) |
وزن (کیلوگرم) |
| VW-3 | 3 | 80 | 31 | 85 | 240 | 157 | 370 | 800 کیلوگرم-فورس | 16.7 |
| VW-4 | 4 | 110 | 38 | 116 | 311 | 190 | 497 | 1000 کیلوگرم-فورس | 32.7 |
| VW-5 | 5 | 135 | 40 | 145 | 358 | 210 | 580 | 1600 کیلوگرم-فورس | 49.4 |
-
