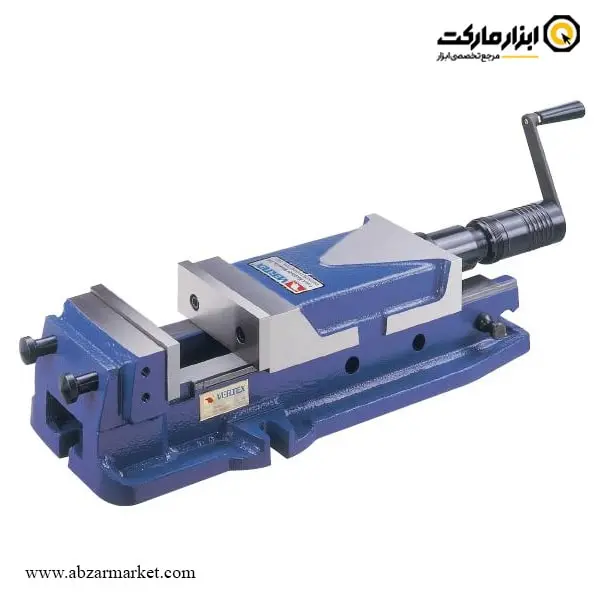

معرفی و مشخصات گیره هیدرولیک و مکانیکی دستگاه فرز ورتکس مدل VHO
افرادی که در محدوده گستردهای از فرزکاری کار میکنند و با قطعات مختلف و زیادی سر و کار دارند، معمولا به ابزارهای چندکاره نیازمند اند. گیره های تخصصی مکانیکی و یا گیره هیدرولیکی 2 مورد از ابزارهای پر کاربرد در صنایع و مشاغل مربوط به دستگاه فرز هستند که هر کدام مزایا و البته محدودیتهای خود را دارند. برای همین کمپانی Vertex تایوان دست به کار جالبی زده و گیره هیدرولیک/مکانیکی 2 کاره دستگاه فرز سری VHO را روانه بازار کرده است. این مدل گیره با مکانیزم دو حالته روغنی و ساده بهره میبرد که ابزار را برای طیف بسیار وسیعی از قطعات کاری با متریالهای مختلف آماده میکند.

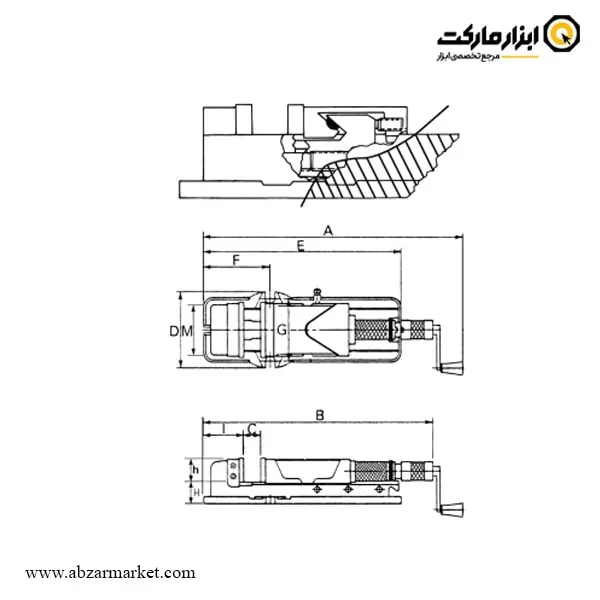

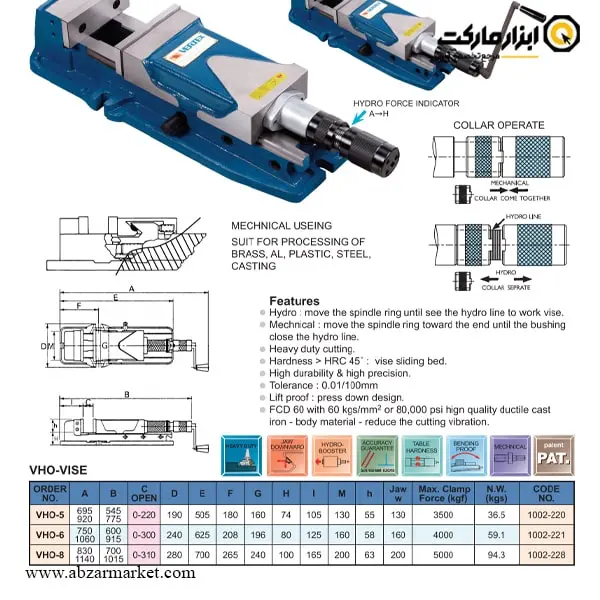

اطلاعات کامل در مورد سایزهای گیره هیدرولیک و مکانیکی دستگاه فرز ورتکس مدل VHO به شرح زیر است:
مدل و کد کالا
عرض فک (اینچ) - M
عرض فک (میلی متر) - M
ارتفاع فک (میلی متر) - h
ماکزیمم طول کارگیر فک (میلی متر) - C
عرض کلی گیره با بیس (میلی متر) - D
ارتفاع کلی گیره با بیس (میلی متر) H+h
طول کلی گیره با بیس (میلی متر) - E
ماکزیمم اعمال فشار فک (Kgf)
وزن (کیلوگرم)
VHO-5
5
130
55
220
190
130
505
3500 کیلوگرم-فورس
36.5
VHO-6
6
160
58
300
240
138
625
4000 کیلوگرم-فورس
59.1
VHO-8
8
200
63
310
280
163
700
5000 کیلوگرم-فورس
94.3
سیستم 2 حالته گیره هیدرولیک ورتکس تایوان سری VHO چگونه کار میکند؟

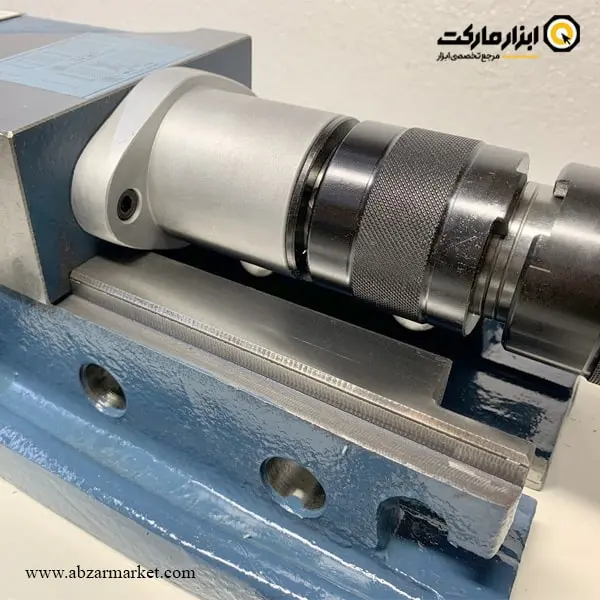

در نگاه اول شاید ظاهر دستگاه مثل یک گیره هیدرولیکی عادی بنظر بیاید. مثلا داشتن طراحی شبیه به نمونههای همخانواده محصولات ورتکس، بدنه فولادی دو رنگ سخت کاری شده به همراه ریل تنظیم شونده طولی و همینطور فک های پرداخت شده و تراش خورده دقیق از جمله مواردی است که در تقریبا تمام گیرههای فرزکاری برند ورتکس دیده میشود. اما تفاوت بزرگ گیره هیدرولیک دستگاه فرز ورتکس مدل VHO در شفت و سیستم فشار روغنی و مکانیکی آن است. در قسمت شفت گیره شاهد یک اسپیندل و حلقه 2 تکه هستیم که این 2 قسمت میتواند هم بطور جداگانه و هم بطور متصل باهم کار کند.

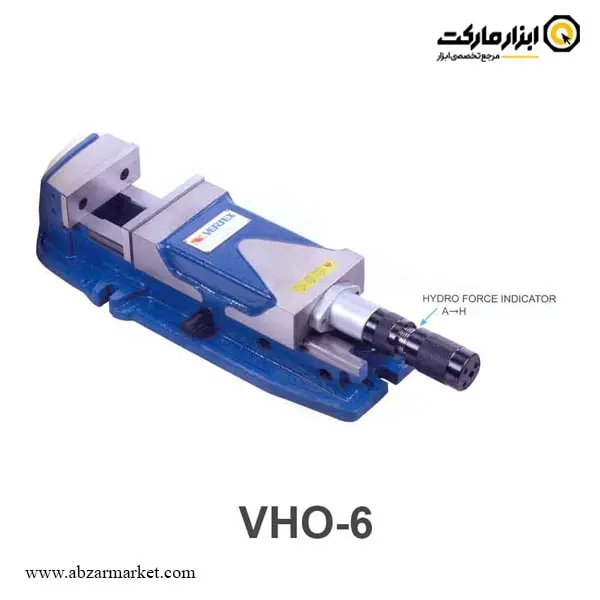

حالت 1: کاربر میتواند قبل از بستن تمام فک و شفت، با بستن رینگ و رسیدن به نشانگر هیدرولیک، مکانیزم تزریق روغن را فعال کرده و از حالت هیدرولیکی تنظیم شونده گیره استفاده کند.
حالت 2: کاربر میتواند تمام فک را ببندد و دو قسمت رینگ و شفت را بههم بچسباند؛ بدین ترتیب بوش تعبیه شده از خطوط بخش هیدرولیک عبور کرده و مکانیزم و حالت باز و بست مکانیکی گیره فعال خواهد شد.
ویژگیهای متنوع گیره هیدرولیکی ورتکس Vertex VHO
این سری گیره روغنی ورتکس تایوان در سری Heavy Duty و مخصوص عملیات سبک و سنگین برای کار روی بسیاری از قطعات با جنس آلومینیوم، برنج، پلاستیک، چدن و انواع فولادهای ساده، کربنی، آلیاژی، استیل و.... ساخته شده است.
بدنه و کفی ابزار از جنس آلیاژ چدنی FCD60 داکتایل با تحمل فشار تا 80 هزار PSI و با سختی HRC45 ساخته شده تا در مقابل لرزه ها و ویبره ناشی از برشکاری و فرزکاری سنگین و صنعتی روی قطعات جلوگیری کند.
طراحی بدنه از نوع شاسی پایین و بدون اشغال فضای زیاد بوده تا براحتی حتی در کوچکترین قطعات و یا کمترین و دقیقترین دامنه فرزکاری مشکلی نداشته باشد.
سیستم بوستر روغن میتواند در چند مرحله در حالت کاری هیدرولیکی مایع سیال را بنا به نیاز کاربر در داخل فک تزریق کند تا بیشترین فشار با کمترین مصرف انرژی کاربر حاصل شود. ماکزیمم فشار این فانکشن هیدرولیک گیره با توجه به سایز انتخابی برابر 3500 – 4000 – 5000 کیلوگرم-فورس خواهد بود.
این سری گیره ورتکس ساخت تایوان با تاییدیه ضد تاب و خمش و به صورت انحصاری ساخته شده است. ضمن اینکه ضمانت و تضمین رسمی در نگهداری قطعات را دارد و دقت آن برابر 0.01 میلی متر در هر 100 میلی متر سایز قطعه است.
ساخت فوق العاده با کیفیت / فناوری جدید 2 حالته روغنی و مکانیکی / سیستم بوستر روغن / دقت بسیار بالا در مهار قطعه / بدنه حرارت دیده و با مقاومت تنشی و کششی عالی / طراحی انحصاری و عمر مفید طولانی همگی از جمله عواملی هستند که این سری گیره از برند Vertex را به یک گزینه پیشنهادی برای تمام استادان و کاربران حرفهای تبدیل میکند. با داشتن گیره هیدرولیک دستگاه فرز ورتکس مدل VHO دیگر نیازی به چندین ابزار نگهدارنده قطعه هنگام کار با ماشین فرز و دریل در صنایع مختلف نفت و گاز، تعمیرات، ساخت و تولید و تراش قطعات و... نخواهید داشت. چرا که یکی از بهترین و پرفروش ترین گیره های هیدرولیکی+مکانیکی دستگاه فرز در اختیار شماست.
