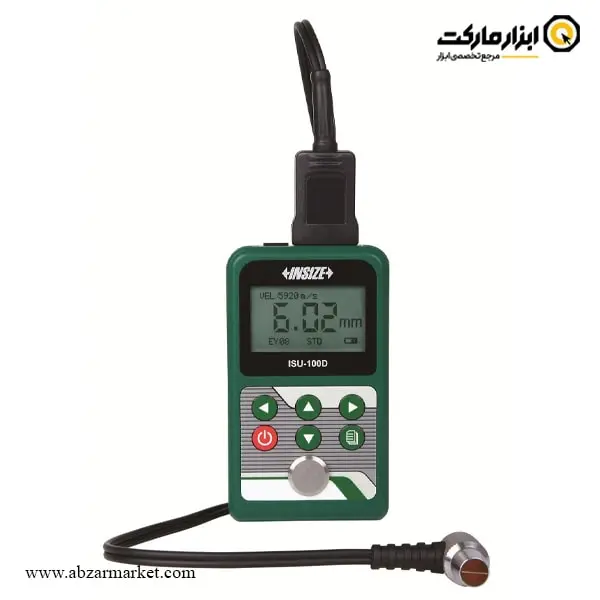

ضخامت سنج لوله دیجیتال التراسونیک اینسایز مدل ISU-100D

معرفی و مشخصات ضخامت سنج لوله دیجیتال التراسونیک اینسایز مدل ISU-100D

ضخامت سنج ها ابزارهای دقیق ساده یا دیجیتال هستند که برای تشخیص ضخامت جنس و متریال‌های مختلف روی قطعات بکار می‌روند. معمولا این ابزارها برای سنجش ضخامت به 2 سمت سطح کار نیاز دارند اما ضخامت سنج اولتراسونیک ابزاری است که برای تست و اندازه گیری یک ضخامت تنها از یک طرف سطح طراحی شده و بدون نیاز به برش و آسیب به نمونه کار یا دسترسی بیش از حد، میزان ضخیم بودن قطعه را بررسی می‌کند. ضخامت سنج لوله یکی از پرکاربردترین نوع این ابزارآلات دقیق است و مدل ISU-100D تولید برند کلاس جهانی و اروپایی Insize تحت لیسانس آلمان با کاربری گسترده روی انواع لوله های فلزی و تنظیمات و دقت فوق العاده به همراه گارانتی شرکتی یکساله در صورت خرید از ابزارمارکت کار ضخامت سنجی را برای محیط‌ کارگاهی، تاسیسات سبک و سنگین صنعتی و... را در اختیار اپراتور قرار می‌دهد.

‌‌‌

نگاهی به جزییات ظاهری ضخامت سنج لوله اینسایز Insize ISU-100D

دستگاه درون یک جعبه محافظ عرضه می‌شود که در درون آن این لوازم و متعلقات قرار دارد:

• 1 عدد یونیت اصلی دستگاه ضخامت سنج
• 1 عدد پراب یا ترانسدیوسر
• 1 عدد کابل رابط
• 1 بطری ژل مایع تماس
• 2 عدد باتری نیم قلمی AAA

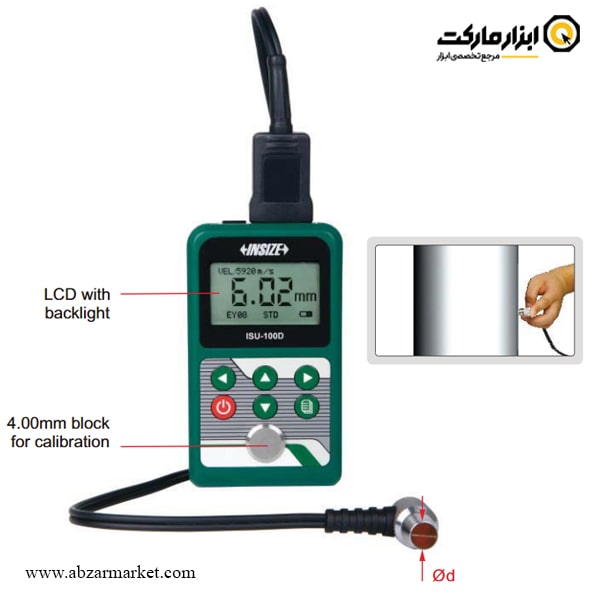

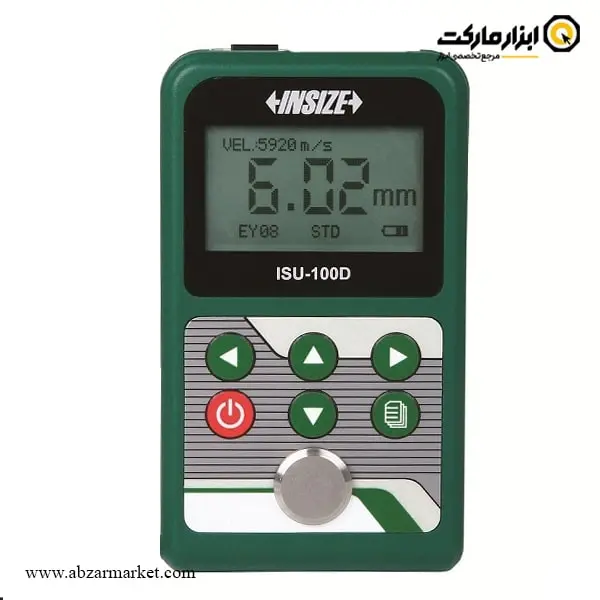

پس از باز کردن کارتن، ابتدا خود دستگاه اصلی ضخامت سنج با بدنه‌ای پلاستیکی مقاوم و نمایشگر LCD بزرگ آن دیده می‌شود. پنل جلویی شامل نمایشگر دیجیتال LCD بزرگ با چندین دکمه دارای چند کلیدهای 4 جهته با کاربری چندگانه برای صفر کردن، تغییر واحد میلی متر/اینچ، کلید کالیبراسیون و تنظیمات منو به همراه کلید نگهداری داده‌ها و کلید خاموش/روشن تعبیه شده است. محل اتصال پروب و کابل رابط در بالای دستگاه قرار گرفته و باتری های نیم قلمی AAA نیز در پشت بدنه نصب می‌شوند. ترانسدیوسر همراه کاملا فلزی بوده و سطح آن متریال حساس به ژل تماسی و فلز قطعه کاری دارد. و تثبیت آن را تسهیل می‌کند. طراحی بدنه این ضخامت سنج به شکل ارگونومیک انجام شده و بدنه کوچک با ابعاد 114x64x28 میلی متر آن تنها حدود 200 گرم وزن دارد.

‌‌

‌

‌

نحوه کار با دستگاه ضخامت سنج لوله التراسونیک اینسایز مدل ISU-100D چگونه است؟

کار کردن با این ابزار پیشرفته پیچیدگی خاصی ندارد. پس از روشن کردن و تنظیم پارامترها و منوی دستگاه، با کمک ژل تماسی، پراب را مرطوب کرده و تنها کافیست از یک سمت لوله، مخزن و قطعه کار استوانه‌ای، آن را روی سطح فشار دهید تا ضخامت ورق بکار رفته در مورد نظر اندازه گرفته شود.

‌

کاربردهای ضخامت سنج لوله دیجیتال التراسونیک اینسایز مدل ISU-100D در کجاست؟

با توجه به مشخصات و دامنه گسترده‌ای که این ابزار ضخامت سنجی اینسایز در اختیار کاربر قرار می‌دهد، انواع کاربردها و موارد استفاده آن به ترتیب زیر خواهد بود:

• کاربردی بر روی انواع لوله ها، سیلندرها و مخازن فلزی (از جنس فولاد - استنلس استیل - برنج - مس - برنز - تیتانیوم - و...)
• قابل کار روی انواع قطعات گرد و لوله ای از جنس شیشه و پلی استر
• کاربردی در بازرسی و تست تاسیسات شبکه نفت، گاز و پتروشیمی
• تست و بررسی جداره لوله ها، خطوط و مخزن های بدون تخریب
• کنترل کیفیت در کارگاه ساخت لوله و تجهیزات شبکه ها
• تست کیفیت جوش و پوشش روی انواع قطعات لوله ای و...
• اندازه گیری ضخامت قطعات کشتی سازی و سازه‌های دریایی
• بازرسی های دوره‌ای در تیم‌های تعمیر و نگهداری نیروگاه‌ها
• تست و بررسی ضخامت لوله‌ها و دیگ بخار و کندانسور با دسترسی های سخت
• کنترل کیفیت ضخامت متریال و مواد قطعات تولیدی بدون برش و شکستن آنها
• بررسی لوازم مختلق در صنایع فلزی، قطعات یدکی، خودروسازی و...
• امکان کار سریع ضخامت سنجی در محیط های شیمیایی، پر حرارت و دشوار
• کنترل کیفیت تولید و نگهداری تاسیسات و مخازن تحت فشار

‌‌

‌

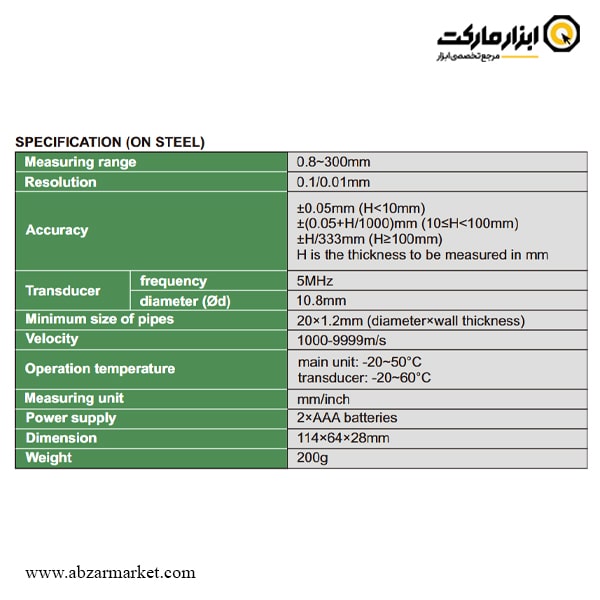

دستگاه ضخامت سنج لوله التراسونیک اینسایز مدل ISU-100D چه ویژگی های فنی دارد؟

با توجه به تکنولوژی به کار رفته در ساخت این ابزار پیشرفته، انواع تنظیمات و پارامترهای دقیق بر روی آن قرار گرفته است:

• بازه اندازه‌گیری ضخامت بین 0.8 تا 300 میلی متر
• رزولوشن صفحه نمایش دیجیتال 0.01 میلی متر برای ضخامت کمتر از 100 میلی متر / رزولوشن 0.1 میلی متر برای ضخامت‌های بالاتر از 100 میلی متر
• دقت اندازه گیری: ±0.05 میلی متر برای ضخامت کمتر از 10 میلی متر / دقت برای ضخامت بین 10 تا 100 میلی متر با فرمول: ±(0.05 + H/1000) میلی متر / دقت برای ضخامت بالاتر از 100 میلی متر برابر با فرمول: ±(H/333) میلی متر (در این فرمول ها حرف H نشان دهنده ضخامت اندازه‌گیری شده است.)
• فرکانس پروب: 5 مگاهرتز
• قطر پروب: حدود 10.8 میلی متر
• حداقل قطر داخلی لوله برای اندازه‌گیری: 20 میلی متر با ضخامت دیواره حداقل 1.2 میلی متر
• میزان شتاب التراسونیک 9999-1000 متر بر ثانیه
• دمای کاری دستگاه: 20- تا 50 درجه سانتی گراد
• دمای کاری پراب و ترانسدیوسر: 20- تا 60 درجه سانتی گراد

‌

‌

ویژگی‌های فوق العاده ضخامت سنج لوله دیجیتال التراسونیک اینسایز INSIZE ISU-100D

با توجه به مشخصات فنی و موارد کاربری گوناگون این ضخامت سنج، برند اینسایز چندین آپشن و ویژگی های مختلف را روی آن قرار داده است. حالت اندازه گیری یکطرفه (One-side) امکان سنجش ضخامت قطعات و لوله های نصب شده و مخازن را بدون جدا کردن یا برشکاری آنها فراهم می‌کند. رزولوشن دوگانه واحد Inch/mm و الگوریتم‌های تصحیح باعث شده تا دقت در بازه‌های مختلف ضخامت حفظ شود.

پروب استاندارد فلزی کاملا حساس و دقیق، ارتباط کامل را بین قطعه فلزی و سنسورهای داخلی دستگاه برقرار می‌کند. عملکرد کالیبراسیون ساده شامل صفرکردن و کالیبراسیون سرعت صوت ماده (V-value) افزایش دقت در مواد غیر‌استاندارد را به همراه دارد.

نمایشگر کم مصرف با نور پس زمینه و منوی کاربرپسند، باعث خوانش سریع شده و در محیط‌ کم‌نور نیز کارایی دارد. ضمن اینکه مصرف باتری را نیز پایین می‌آورد. ضمن اینکه بدنه سبک و کیف حمل محافظ برای سهولت جابجایی دستگاه در دستان یا جیب کاربر براحتی فراهم است.

‌

نکات و ملاحظات مهم هنگام کار با ضخامت سنج لوله دیجیتال التراسونیک اینسایز مدل ISU-100D

- برای اندازه‌گیری دقیق باید پروب تماس کامل و پیوسته با سطح داشته باشد. وجود پوشش ضخیم، رنگ یا آلودگی روی سطح می‌تواند خطا ایجاد کند. استفاده از Couplant یا ژل تماسی مناسب برای آماده‌سازی سطح الزامی است.

- سطوح بسیار زبر یا ناهموار نیازمند سنباده زدن یا پرداخت کاری پیش از اندازه‌گیری هستند تا تماس مناسب برقرار شود.

- مواد با ساختار لایه‌ای، حفره‌های داخلی یا پوشش‌های مغناطیسی ممکن است خوانش را مختل کنند؛ در این موارد کالیبراسیون روی نمونه‌ مرجع مشابه توصیه می‌شود.

- دمای سطح بالاتر از 60 درجه سانتی گراد ممکن است موجب خطا یا آسیب به پروب و دستگاه شود؛ در شرایط دمایی بالا باید از پراب‌های مخصوص یا روش‌های جایگزین استفاده گردد.

- برای ضخامت‌های بسیار زیاد یا مواد با سرعت صوت غیرمعمول، دقت کاهش می‌یابد یا ممکن است نیاز به پروب فرکانس پایین باشد.

- پیش از اندازه‌گیری، سطح را از چربی، رنگ، زنگ یا آلودگی پاک کنید و مقدار کمی ژل روی سطح قرار دهید تا تماس صوتی مطلوب برقرار شود.

- برای لوله‌های کوچک از روش قراردهی پروب در امتداد طول لوله استفاده کنید تا اثر انحنای سطح کمینه شود.

- پروب را پس از استفاده تمیز کنید و از خشک شدن ژل روی آن جلوگیری نمایید؛ نگهداری در کیف محافظ عمر پراب را افزایش می‌دهد.

‌‌

‌

‌

آیا خرید ضخامت سنج لوله دیجیتال التراسونیک اینسایز مدل ISU-100D توصیه می‌شود؟

مدل ISU-100D از برند آلمانی اینسایز ترکیب مناسبی از دقت، بازه اندازه‌گیری گسترده، سرعت پاسخگویی بالا، سبکی و کوچکی و سهولت در کاربری است. یک یونیت عالی ضخامت سنج برای انواع لوله و قطعات گرد استوانه‌ای و... برای تیم‌های بازرسی، کنترل کیفیت و نگهداری در کاربری های آزمایشگاهی یا صنایع مختلف که نیاز به اندازه گیری سریع، دقیق، بدون تخریب و آسیب به شبکه را دارند. ضخامت سنج لوله دیجیتال التراسونیک اینسایز مدل ISU-100D یک انتخاب اقتصادی و مقرون به صرفه است و در صورت سفارش از مرجع تخصصی و سایت فروشگاهی ابزارمارکت به عنوان نمایندگی رسمی برند Insize با یکسال گارانتی و کالیبراسیون تایید شده ارائه می‌شود.
