فنر قالب سازی سبز روشن (بار فوق سبک) قطر 50 مدل VL Serie
لطفا مدل مورد نظر را از قسمت سایز فنر انتخاب کنید
- راندمان و دقت عالی در عملیات قالب سازی با فنرهای درجه یک
- اسپرینگ سری سبز روشن VL مخصوص بارهای خیلی سبک
- فنر قطر خارجی 50 برای دستگاه ها و قالب های با کارگیر بزرگ
- ساخت از مفتول مکعبی با سایز مقطع 10.5 در 4.1 میلی متر
- عمر طولانی و جنس آلیاژ فولاد سخت کاری شده و حرارت دیده
- قطر داخلی فنر 25 میلی متر و امکان سفارش طول 64 تا 305
- ساختار انتها و ابتدای تخت و بسته برای مهار کامل روی قالب
- واکنش برگشتی عالی در جمع شدگی 30% و 3 میلیون ضرب
- ساخت کشور چین و تولید شده طبق استاندارد DIN اروپا
- ضمانت کیفیت، اصالت و سلامت فیزیکی با ارسال سریع
برای اطلاعات بیشتر به صفحه پایین مراجعه فرمایید.
معرفی و مشخصات فنر قالب سازی سبز روشن (بار فوق سبک) قطر 50 مدل VL Serie
اطلاعات کامل در مورد سایزهای فنر قالب سازی سبز روشن (بار فوق سبک) قطر 50 مدل VL Serie به شرح زیر است:

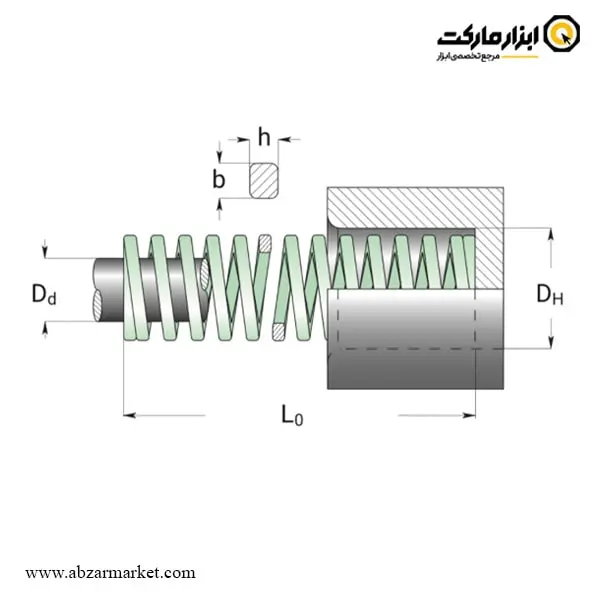

| کد کالا |
سایز فنر (میلی متر) |
طول فنر (میلی متر) - L0 |
قطر خارجی فنر (میلی متر) - DH |
قطر داخلی فنر (میلی متر) - Dd |
ضریب ثابت فنر میزان فشار برای 1 میلی متر جمع شدن (نیوتن) |
تغییر طول تا 30% جمع شدن و 3 میلیون ضرب (میلی متر) |
تحمل فشار تا 30% جمع شدن و 3 میلیون ضرب (نیوتن) |
تغییر طول تا 40% جمع شدن و 1.5 میلیون ضرب (میلی متر) |
تحمل فشار تا 40% جمع شدن و 1.5 میلیون ضرب (نیوتن) |
تغییر طول تا 50% جمع شدن و 200 هزار ضرب (میلی متر) |
تحمل فشار تا 50% جمع شدن و 200 هزار ضرب (نیوتن) |
تغییر طول در ماکزیمم جمع شدن (میلی متر) |
تحمل فشار در ماکزیمم جمع شدن (نیوتن) |
| VL50-064 | 50x64 | 64 | 50 | 25 | 86.3 | 19.2 | 1657 | 25.6 | 2209 | 32 | 2762 | 35.1 | 3029 |
| VL50-076 | 50x76 | 76 | 50 | 25 | 70.6 | 22.8 | 1610 | 30.4 | 2146 | 38 | 2683 | 42.2 | 2979 |
| VL50-089 | 50x89 | 89 | 50 | 25 | 59.8 | 26.7 | 1597 | 35.6 | 2129 | 44.5 | 2661 | 50.3 | 3008 |
| VL50-102 | 50x102 | 102 | 50 | 25 | 52 | 30.6 | 1591 | 40.8 | 2122 | 51 | 2652 | 58.4 | 3037 |
| VL50-115 | 50x115 | 115 | 50 | 25 | 46.1 | 34.5 | 1590 | 46 | 2121 | 57.5 | 2651 | 66.1 | 3047 |
| VL50-127 | 50x127 | 127 | 50 | 25 | 42.2 | 38.1 | 1608 | 50.8 | 2144 | 63.5 | 2680 | 73.8 | 3114 |
| VL50-139 | 50x139 | 139 | 50 | 25 | 38.2 | 41.7 | 1593 | 55.6 | 2124 | 69.5 | 2655 | 80.9 | 3090 |
| VL50-152 | 50x152 | 152 | 50 | 25 | 34.3 | 45.6 | 1564 | 60.8 | 2085 | 76 | 2607 | 89 | 3053 |
| VL50-178 | 50x178 | 178 | 50 | 25 | 29.4 | 53.4 | 1570 | 71.2 | 2093 | 89 | 2617 | 105.3 | 3096 |
| VL50-203 | 50x203 | 203 | 50 | 25 | 25.5 | 60.9 | 1553 | 81.2 | 2071 | 101.5 | 2588 | 120.6 | 3075 |
| VL50-254 | 50x254 | 254 | 50 | 25 | 20.6 | 76.2 | 1570 | 101.6 | 2093 | 125 | 2616 | 152.2 | 3135 |
| VL50-305 | 50x305 | 305 | 50 | 25 | 17.2 | 91.5 | 1574 | 122 | 2098 | 152.5 | 2623 | 183.7 | 3160 |
| ظرفیت تحمل وزن فنر | بار فوق سبک |
|---|---|
| تیپ و رنگ فنر | VL - سبز روشن |
| قطر خارجی فنر | 50 میلی‌متر |
| قطر داخلی فنر | 25 میلی‌متر |
-
