معرفی و مشخصات صفحه گردان سینوسی ورتکس 300 میلی متر مدل VUT-300
صفحه گردان تراش و فرز (Tilting Rotary Table) یکی از تجهیزات کلیدی در کارگاههای ماشین کاری، فرزکاری، سوراخکاری، تراشکاری و... است که به کاربر امکان میدهد قطعات را با دقت بالا حول محورهای افقی و عمودی جابجا کند و عملیاتهایی چون فرز زدن مورب، سوراخ زنی زاویه دار، تراش در هر جهت و هر قسمت قطعه، بورینگ، قلاویز زنی و... یا عملیات ظرفیت بالا را با دقت بالا انجام دهد. صفحه گردان ورتکس Vertex تایوان مدل VUT-300 از سری این ابزارهاست که در حالت سینوسی و «Multiple» ساخته شده و علاوه بر محور فقی/عمودی جداگانه، میتواند برای جهتها و زاویههای سفارشی و خاص نیز تنظیم شود. کاربری صنعتی، انعطاف در تنظیم زاویه، ظرفیت بار زیاد، دقت بالا و طراحی انحصاری ورتکس در این مدل صفحه گردان از نوع و سری «شاسی پایین» این میز گردان را به گزینهای مناسب جهت کار در فضای محدود و با قطعات متوسط تا بزرگ آماده میکند.
نگاهی به مشخصات فنی و طراحی صفحه گردان سینوسی ورتکس VERTEX VUT-300

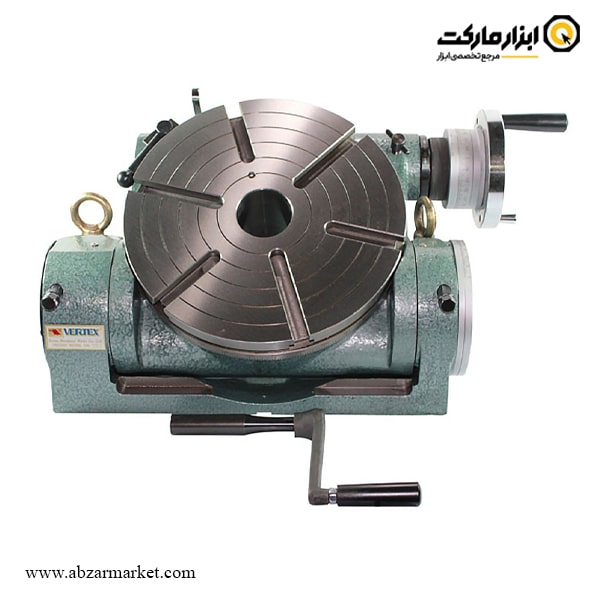

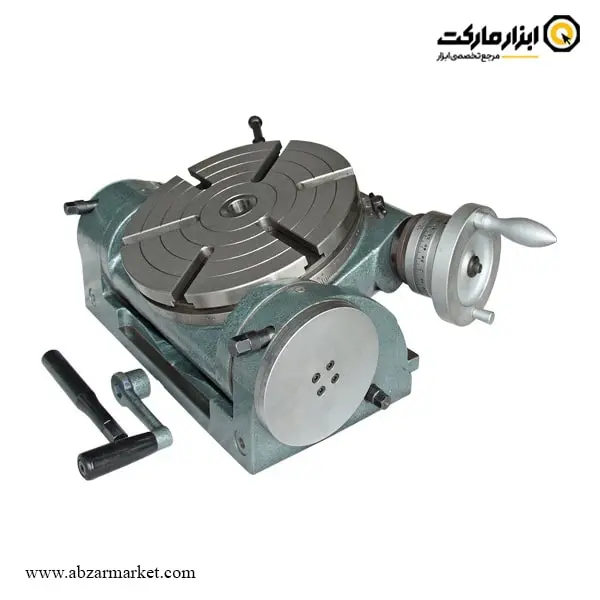

پس از باز کردن بستهبندی، میز و صفحه با بدنهای سنگین و مستحکم از چدن ریختهگری نمایان میشود که سطح آن کاملا ماشین شده و دقیق است. روی میز، شیارهای T شکل با چینش منظم قرار گرفته تا نصب گیره یا فک نگهدارنده با حداکثر پایداری انجام شود. قطر صفحه میز 30 سانتی متر است و در حالت افقی کامل ارتفاع آن برابر 178 میلی متر و در حالت عمودی و کاملا باز این ارتفاع به 319 میلی متر میرسد. در مرکز میز، سوراخ کارگیر با قطر 60 میلیمتر تعبیه شده تا نصب انواع قطعات و ابزارها بهراحتی انجام شود. دیوایدر و دسته تنظیم زاویه حرکت بسیار نرم و دقیق بدون واکنش برگشتی دارد و در کنار آن درجه بندی زاویه و میکروکالر برای تنظیم دقیق موقعیت قرار گرفتهاند. سطح بدنه با رنگ صنعتی مقاوم در برابر خوردگی پوشیده شده و دستهها با پرداخت کروم براق، ظاهری حرفهای به ابزار دادهاند.
به جز پایه و صفحه اصلی، تمامی متعلقات دیگر مثل دستهها، صفحه ورنیه دیوایدر، فلنج ها و... بصورت جداگانه در کارتن قرار گرفتهاند و کاربر باید آنها روی ابزار مونتاژ کند.

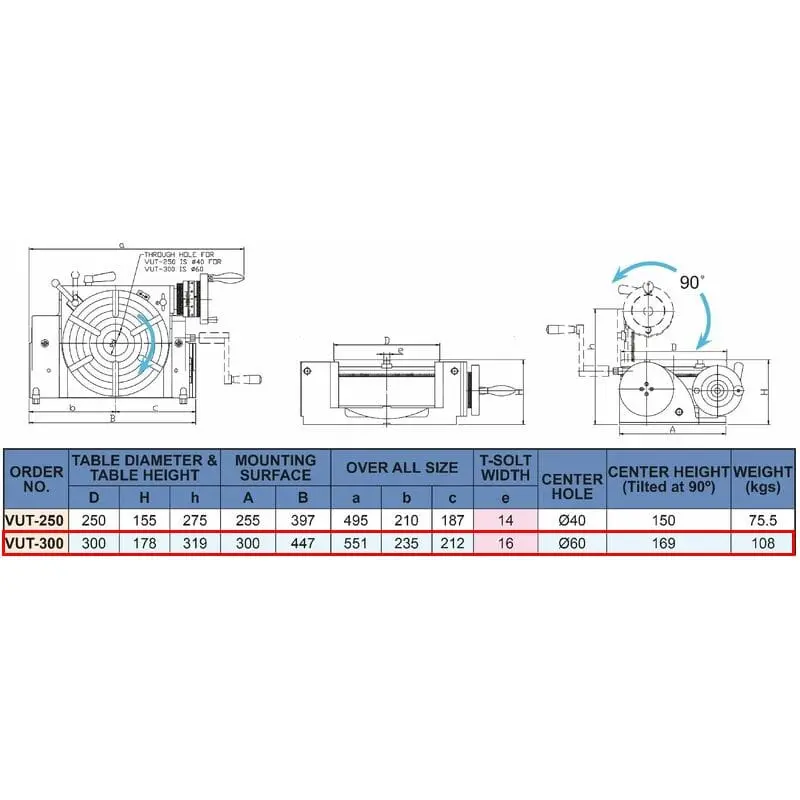

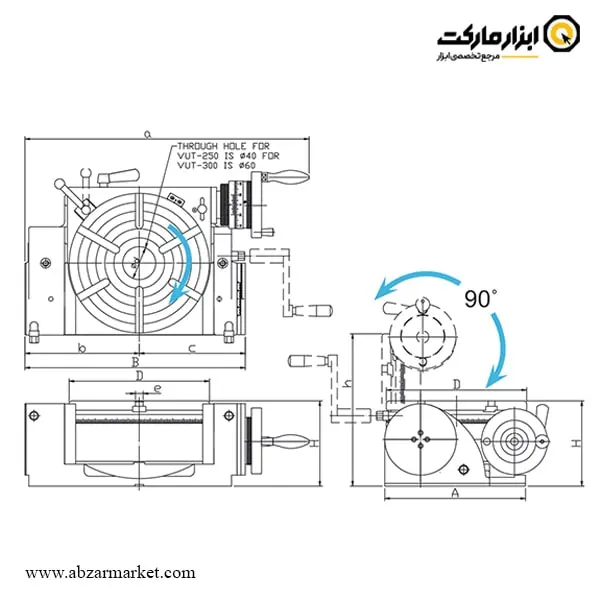

مشخصات فنی
قطر میز: 300 میلیمتر (12 اینچ)
ارتفاع مرکز میز در وضعیت افقی: 178 میلیمتر
ارتفاع مرکز میز در وضعیت عمودی: 319 میلیمتر
قطر سوراخ مرکزی: Ø60 میلیمتر
سایز شیار و مهره T تی: 16 میلی متر
نسبت چرخش دسته به گردش صفحه: 24 به 360 (هر یک دور کامل دسته برابر 15 درجه)
محدوده زاویه شیب: 0 تا 90 درجه
ابعاد پایه: 300x447 میلی متر
ابعاد کلی ابزار: 551x447 میلی متر
وزن تقریبی: 108 کیلوگرم
مزایای جذاب صفحه گردان سینوسی ورتکس مدل VUT-300
کمپانی Vertex تایوان برای تولید این مدل صفحه گردان سینوسی مزایا و ویژگی های بسیار متنوع و جذابی را روی آن قرار داده است که میتوان به موارد زیر اشاره کرد:
- محور شیب از نوع پیچ و دیوایدر چرخ دنده حلزونی (Worm & Gear) با تنظیم زاویه 15 درجه
- طراحی Heavy-Duty فشار قوی با مکانیزم قفل دوطرفه و پشتیبانی مضاعف در زمان تحمل بارهای زیاد، بدون هیچ حرکت ناخواسته
- سیستم تقسیم سریع و صفحه تقسیم 24 حالته (24-Notch Index Plate)
- امکان تنظیم زاویه میز از 0 تا 90 درجه و چرخش 0 تا 360 درجه برای تمام عملیات فرزکاری مورب و زاویه دار و همه نوع الگوی چرخشی
- سوراخ مرکزی بزرگ و صفحه تراش خورده دقیق با روکش ضد خش و خوردگی
- جنس بدنه از چدن ریختهگری سختکاری شده در تمام قسمت های شفتها و دندههای داخلی
- بدون واکنش برگشتی محور چرخان و شیب و کاهش خطا، لرزش و ارتعاش در کار با سرعت بالا
- سازگاری با ماشینهای فرز، تراش، قلاویز، بورینگ و... سایر ماشینها و ابزارها
آیا خرید صفحه گردان سینوسی ورتکس 300 میلی متر مدل VUT-300 پیشنهاد میشود؟
این صفحه گردان سینوسی و انحصاری و فوق العاده کمپانی Vertex با تنظیم گسترده در هر سه محور افقی/عمودی و مورب برای تمام کسانی که برای فرزکاری و تراش انواع قطعات بزرگ یا طولانی نیاز دارند تا قطعه تحت زاویههای مختلف قرار بگیرد، (مثلا قطعات خودرو و وسایل دیگر، استوانه، سیلندر و لولههای فلزی، شفتها، قالبهای چند وجهی هندسی و غیر هندسی و...) یک ابزار کامل است. عملیات بورینگ، قلاویز و سوراخکاری قطر داخلی یا خارجی که تحت زاویه انجام میشوند؛ کارگاه ها، خطوط تولید و تعمیر و کارخانههای سازنده قطعات سنگین که نیاز به ثبات بالا و دقت در تنظیم زاویه دارند، همگی در استفاده از این صفحه گردان رضایت خاطر خواهند داشت.
پس اگر به دنبال صفحه گردان و سینوسی (شیب دار) حرفهای هستید که ضمن کیفیت و دقت بالا، دارای ساختار ترکیبی چدنی و استیل و تنظیم دقیق باشد و طبق استانداردهای CE اروپا ساخته شده باشد و زیر فشار کار نیز ثبات کاملی را فراهم کند، صفحه گردان سینوسی ورتکس تایوان مدل VUT-300 با تضمین اصالت و اورجینال بودن کالا از طرف نمایندگی رسمی ورتکس تایوان در ایران و تیم کارشناسی ابزارمارکت، گزینه پیشنهادی و کاملا مناسب است.
