صفحه گردان سینوسی ورتکس 250 میلی متر مدل VUT-250

معرفی و مشخصات صفحه گردان سینوسی ورتکس 250 میلی متر مدل VUT-250

میز و صفحه گردان شیب دار برند Vertex تایوان مدل VUT-250 از سری ابزارهای تخصصی معروف به Rotary Table برای شغل تراشکاری، فرزکاری و... بوده که با طراحی چند منظوره ساخته شده است. این میز به دلیل ساختار قوی، کیفیت و دقت بالا و امکان چرخش و تنظیم در چندین نقطه و محور و شیب تا زاویه 90 درجه، در میان ابزارهای ماشین کاری محبوبیت زیادی دارد. بدنه مستحکم و صنعتی سنگین و سیستم تقسیم سریع آن باعث می‌شود در کارگاه‌های قالب، ساخت و تولید وسایل، تراش و فرز و... راندمان و به طور محسوسی افزایش یابد.

صفحه گردان ورتکس Vertex تایوان مدل VUT-250 چه ویژگی ها و چه کاربردهایی دارد؟

این میز سینوسی و گردان برای کار در انواع زاویه و تنظیم در نقاط خاص در سه محور افقی/عمودی/مورب و انجام عملیات روی تمام اجسام هندسی، غیر هندسی و با شکل منظم و نامنظم جهت برش قطعات مخروطی، سوراخکاری و فرزکاری دقیق طراحی شده است. کارگاه‌های ساخت ابزار، تولید وسایل دقیق متعارف و استاندارد و یا نامتعارف، پروژه‌های صنعتی سبک تا متوسط می‌توانند از این محصول ورتکس تایوان بهره ببرند. از دیگر ویژگی های صفحه گردان سینوسی ورتکس VERTEX VUT-250 می‌توان به موارد زیر اشاره کرد:

• به دلیل قطر صفحه 250 میلی‌متر (10 اینچ)، انواع قطعات کوچک تا متوسط براحتی روی آن نصب شده و برای تراش و فرز معمولی یا CNC قابل استفاده است.
• مهره تنظیم چرخان مدرج و محور دیوایدر حین انتخاب زاویه مدنظر هیچ واکنش برگشتی ندارد و در زاویه مشخص شده کاملا دقیق ثابت می‌ماند.
• ثبات در عملکرد صفحه دیده می‌شود و هیچ لرزش و خطایی هنگام کار با آن وجود ندارد.
• بدنه صفحه از جنس ترکیبی چدن ریخته گری و آلیاژ فولادی سخت کاره شده ساخته شده است.
• نوع پیچ و تقسیم کننده از تیپ چرخ دنده حلزونی (Worm & Gear) است که در هر دور کامل دسته 15 درجه تغییر می‌کند.
• تحمل وزن بالا با کمک ساختار فشار قوی بدنه و فک ها و فانکشن قفل 2 طرفه انجام شده و هیچ حرکت ناخواسته‌‌ای وجود ندارد.
• طراحی و تقسیم صفحه 24 حالته (24-Notch Index Plate) باعث می‌شود تا تنظیم کامل زاویه در 360 درجه با سرعت بالایی انجام شود.
• سوراخ مرکزی صفحه و شیارهای مهره تی T تراش خورده دقیق با پوشش ضد خوردگی و خش همراه است.

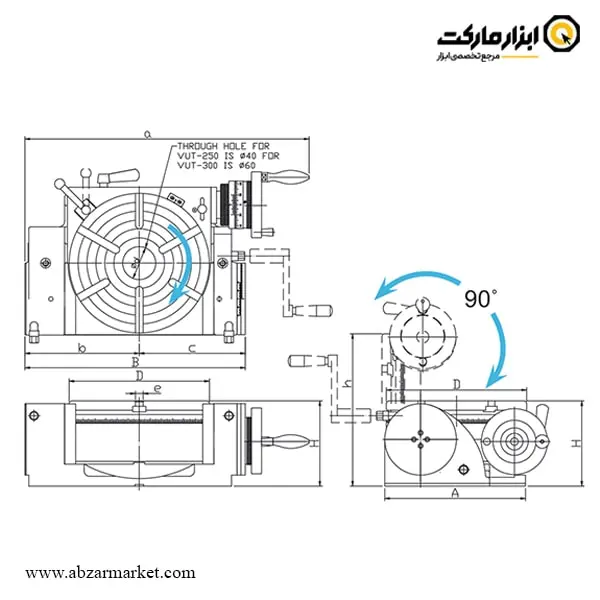

شکل ظاهری و پارامترهای فنی صفحه گردان سینوسی ورتکس مدل VUT-250

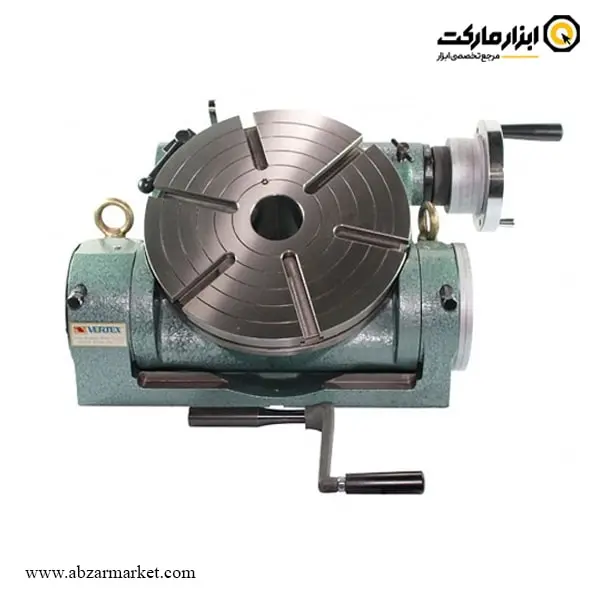

با باز کردن کارتن این محصول بدنه اصلی چدنی رنگ کاری شده و صفحه گردان دیده می‌شود که در کنار آن، تمام متعلقات دیگر مثل دسته و صفحه مدرج قرار گرفته و کاربر باید آنها را روی دستگاه ببندد. سطح میز با دقت بالا ماشین کاری شده و دارای شیارهای T شکل برای نصب گیره شیاری مخصوص است. در مرکز میز یک سوراخ نسبتا بزرگ با قطر 40 میلی‌متر وجود دارد که امکان عبور قطعات بلند یا نصب انواع قطعات را فراهم می‌کند.

در دو سمت محور شیب، دستگیره های قفل و چرخ تنظیم زاویه قرار گرفته‌ که حرکت بسیار نرم و کنترل شده‌ دارند. مکانیزم چرخ‌دنده‌ حلزونی با نسبت تبدیل دقیق، امکان تنظیم زاویه از 0 تا 90 درجه را در هر سه محور فراهم می‌کند. علاوه بر این، پلیت تقسیم سریع 24 مرحله‌ای روی بدنه تعبیه شده تا موقعیت دهی سریع در زوایای استاندارد انجام شود.

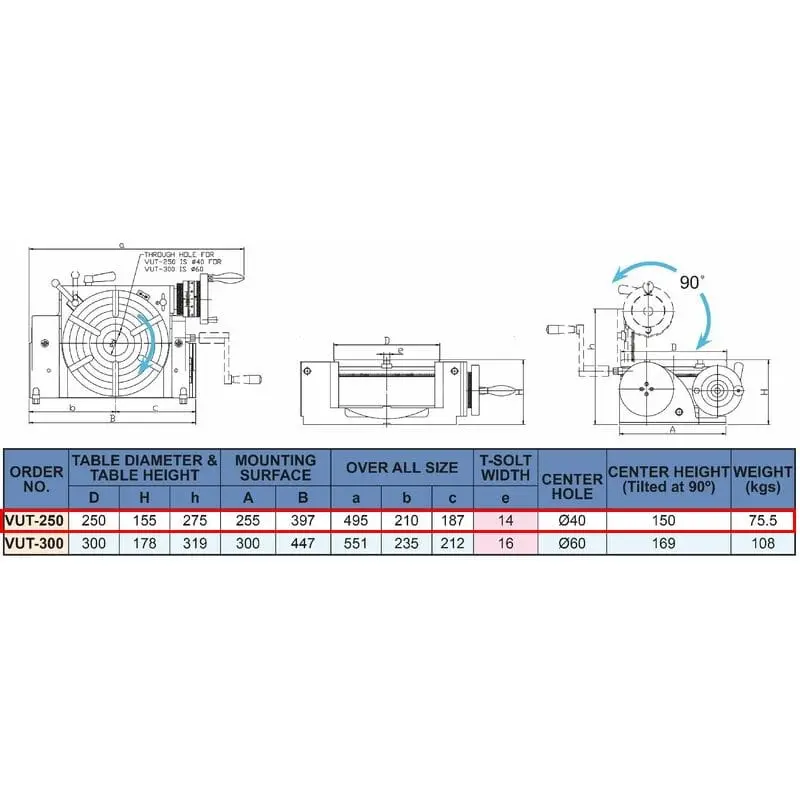

مشخصات فنی صفحه گردان ورتکس مدل VUT-250:

• قطر صفحه میز: 250 میلی‌متر (10 اینچ)
• ارتفاع میز در وضعیت افقی: 155 میلی متر
• ارتفاع مرکز میز در وضعیت عمودی (زاویه 90 درجه): 150 میلی متر
• سایز عرض شیار T تی: 14 میلی متر
• قطر سوراخ مرکزی: Ø40 میلی‌متر
• زاویه شیب: 0 تا 90 درجه
• نسبت گیربکس محور: 24:360 (هر دور کامل برابر 15 درجه)
• ابعاد کلی: 397x495 میلی‌متر
• ابعاد پایه نصب: 275x255 میلی‌متر
• وزن تقریبی: 75.5 کیلوگرم

دلایل خرید صفحه گردان سینوسی ورتکس 250 میلی متر مدل VUT-250

میز گردان شیب دار مدل VUT-250 ساخت کمپانی Vertex تایوان انتخابی هوشمندانه برای کارگاه هایی است که دقت، استحکام و انعطاف‌پذیری را همزمان می‌خواهند. طراحی صنعتی با سیستم تقسیم سریع، ساختار چدنی و فولادی و دقت بالا در زاویه پذیری، این مدل را به یکی از بهترین گزینه‌ها در میان میزهای گردان بازار تبدیل کرده است. اگر برای عملیات مختلف در تراشکاری و فرزکاری به دنبال یک صفحه گردان چندکاره هستید که هم کیفیت ماشین‌کاری را بالا ببرد و هم طبق استانداردهای جهان ساخته شده باشد و بصورت اورجینال (تایوانی) و با ضمانت اصالت در اختیار شما قرار بگیرد، خرید صفحه گردان سینوسی ورتکس 250 میلی متر مدل VUT-250 از ابزارمارکت پیشنهاد می‌گردد.
