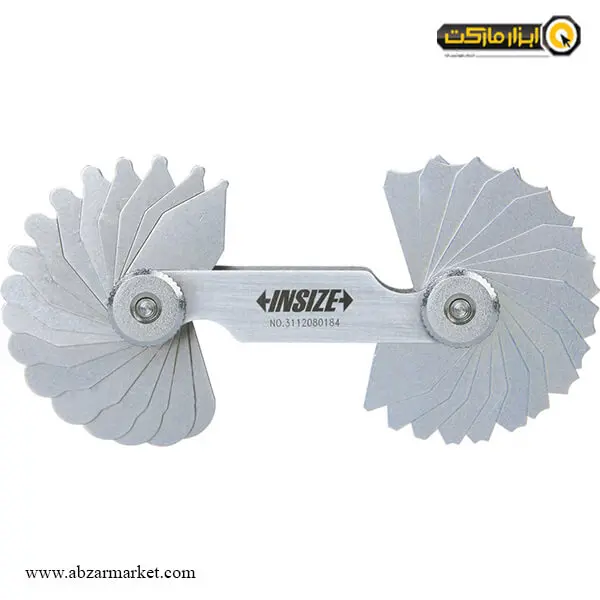

شابلون شعاع سنج اینسایز مدل 17-4801

معرفی و مشخصات شابلون شعاع سنج اینسایز مدل 17-4801

شابلون های اندازه گیری به مجموعه ابزار و ست ورق های فلزی گفته می شود که هر کدام برای استفاده در کاربری خاصی است. بطور مثال شابلون شعاع سنج یا شابلون R سنج از جمله این موارد است که دارای برگه هایی برای اندازه گیری دقیق کمان و شعاع قطعات مختلف با سطح مقطع گرد درونی و بیرونی، مثل لوله، سیلندر و... بکار می رود. این ابزارآلات دارای چند ورقه فلزی هستند کوچک که هر کدام از این ورق ها اندازه ای مشخص دارند و با گذاشتن نوک آنها با توجه به کمان و انحنای داخلی یا بیرونی قطعه کار، اندازه شعاع را مشخص می کنند. از شابلون شعاع سنج برای طراحی، ساخت و تست و آزمایش دقیق میزان قوس، انحنا و محاسبه اندازه شعاع سیلندرها و... در خطوط تولید قطعات خودرو و قطعات دیگر ماشین ها با دقت بالا استفاده می گردد.

‌

ویژگی های فنی و ظاهری شابلون شعاع سنج اینسایز Insize 4801-17

شرکت اینسایز که یکی از پیشتازان تولید ابزارهای دقیق بوده، به ساخت شابلون اندازه گیری هم می پردازد و سری شعاع سنج ورقه ای و فلزی 4801 را از چند سال پیش به دنیای صنعت معرفی کرده است. در مدل ست شعاع سنج 17-4801 کمپانی اینسایز تعداد 34 برگ کوچک فلزی از جنس مرغوب با ترکیب 17+17 عددی وجود دارد که وجه داخلی و بیرونی شعاع و آرک را از سایز 1 تا میلی متر اندازه گیری می کند. 17 عدد از برگه ها برای محاسبه سطح بیرونی قطعه منحنی و 17 عدد برای اندازه گیری داخل انحنا و کمان وجود دارد. ترکیب و گام بندی سایزهای این مدل به شرح زیر است:

‌

‌

‌

همانطور که مشاهده می کنید، در این ست ترکیب گسترده و دقیقی با گام بندی متنوع و کوچک برای محاسبه دقیق شعاع وجود دارد. تمامی ورقه ها و بدنه ابزار از آلیاژ فولاد کربنی متوسط و نرم اما مستحکم ساخته شده و عمر مفید بالایی دارند. این مجموعه در مقایسه با شعاع سنج های بسیار حرفه ای و دیجیتال شاید کمتر دقیق باشد اما طبق اطلاعات سازنده میزان دقت مناسبی داشته و برای اکثر کاربران و تولید کنندگان وسایل گرد، دایره ای و دوار کارکرد خوبی دارد. دقت اندازه گیری در هر کدام از ورق ها به اندازه 0.03+ و 0.03- میلی متر است.

‌

نقاط قوت شابلون شعاع سنج اینسایز مدل 17-4801

اگرچه تعداد ورق ها و بازه اندازه گیری در این نوع ست ها محدود است اما وزن سبک آنها در کنار امکان جابجایی راحت بدون نگرانی در مورد ضربه خوردن و خارج شدن از کالیبراسیون از جمله مزایای شابلون شعاع سنج محسوب می شود. این برگه ها را می‌توان براحتی در قاب و دسته فلزی ابزار جمع کرد و محصول را در جیب و کیف گذاشت به نقاط مختلفی برد. بدنه استیل ضد زنگ با لایه ضد خش و خوردگی، در کنار مهره های روی دسته برای انتخاب و جابجایی سریع و آسان هر ورقه و همچنین ضمانت تعویض در صورت کالیبره نشدن ابزار از جمله مواردی است که باعث شده شابلون شعاع سنج اینسایز مدل 17-4801 به یکی از محبوب ترین محصولات در بازار خرید و فروش ابزار کشور تبدیل گردد.
