معرفی و مشخصات شابلون دنده ای اینسایز متریک و ویتورث مدل 452-4820

شابلون دنده ای از جمله ابزارهای دستی برای سنجش اندازه دقیق گام و روزه برخی محصولات فلزی و غیر فلزی در هنگام ساخت و تراش است. قطر انواع پیچ، مهره، آج محصولات کوچک و بزرگ، ضخامت کالاهای مصرفی و غیر مصرفی، گام و سایز دندانه و رزوه حدیده و قلاویزها و غیره ... در بعضی کاربری ها آنقدر مهم است که اندازه این قسمت ها گاهی باید دقیقا طبق الگو و اندازه درست ساخته شود. به همین منظور از مجموعه ابزارآلاتی به نام شابلون استفاده می کنند که گاهی به آنها شابر نیز می گویند. هر مدل شابلون برای کار در یکی از این گروه های مذکور است؛ شابلون دنده ای نیز برای اندازه گیری دقیق نظم روزه ها و دندانه های روی پیچ به کار می رود.  اطلاعات تکمیلی در مورد ظرفیت اندازه گیری شابلون دنده ای اینسایز مدل 452-4820 به شرح زیر است و در قسمت پایین تر نیز به بررسی کلی این مدل شابر دنده ای Insize پرداخته ایم.

‌

محتویات شابر دنده Insize 4820-452

دارای یک سری شابلون دنده ای 60 درجه متریک شامل سایزهای:

0.25 - 0.3 - 0.35 - 0.4 - 0.45 - 0.5 - 0.6 - 0.7 - 0.75 - 0.8 - 0.9 - 1 - 1.25 - 1.5 - 1.75 - 2 - 2.5 - 3 - 3.5 - 4 - 4.5 - 5 - 5.5 - 6 میلی متر

دارای یک سری شابلون دنده ای 55 درجه ویت ورث WhitWorth شامل سایزهای:

 4 - 4-1/2 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 16 - 18 - 19 - 20 - 22 - 24 - 25 - 26 - 28 - 30 - 32 - 36 - 40 - 48 - 60 - 62 TPI یا Threads per Inch

بررسی ویژگی های شابلون دنده ای اینسایز مدل 452-4820

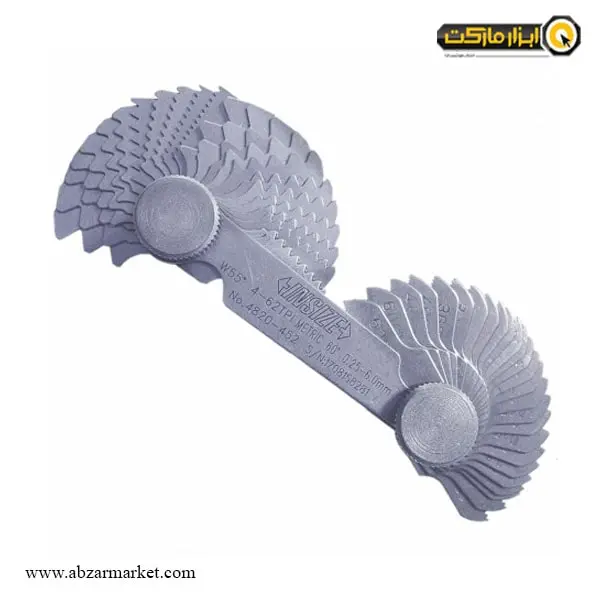

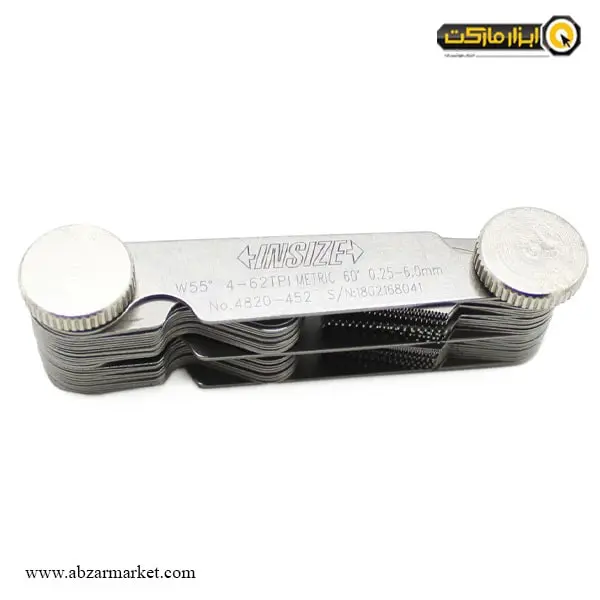

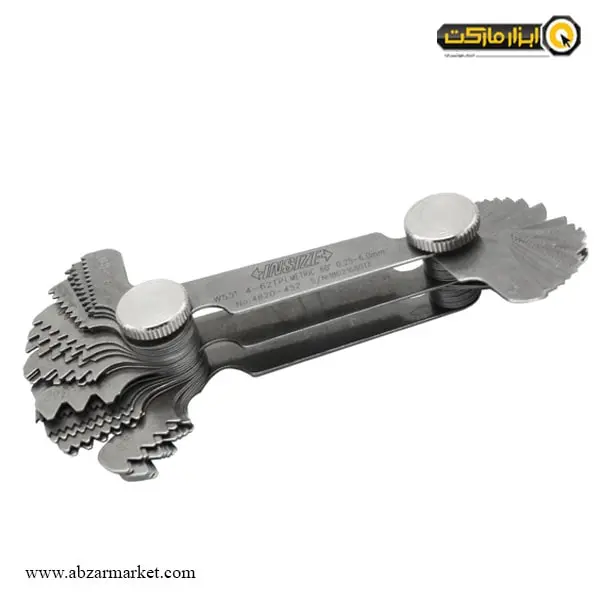

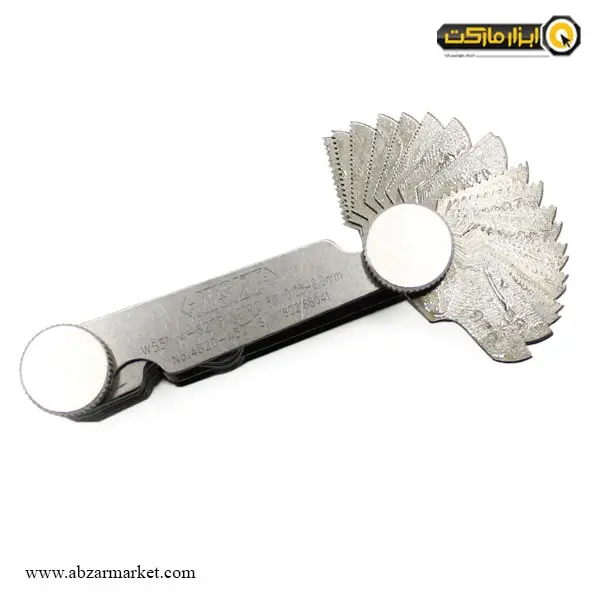

همانطور که در عکس ها نیز مشاهده می شود این مدل شابلون از یک دسته ورق فلزی با اندازه های مختلف تشکیل شده که هر کدام از آنها مختص و مناسب یکی از سایزهای پیچ مدل متریک و یا ویت ورث است. این شابر 52 زبانه از جنس فولاد کربن متوسط با دوام و استحکام بالا ساخته شده و امکان انتخاب سایز مورد نظر در بین تمامی اندازه ها و زبانه ها کاملا راحت و ساده است. وزن سبک و خوش دست بودن ابزار به کاربر کمک کرده و قرار گیری دندانه های هر ورق روی رزوه ها محصول به شکل مطلوبی انجام می گیرد. مکانیزم سنجش شابلون های سمت Whit Worth بصورت TPI یا همان تعداد دندانه در اینچ بوده و از 4 تا 62 عدد دندانه را اندازه می گیرد. در سمت متریک نیز این ظرفیت برابر با 0.25 تا 6 میلی متر است. پره های هر دو محور به کمک یک دستگیره گرد آج دار قابل چرخش هستند و از این نظر کاربر هیچ مشکلی نخواهد داشت.
