ست ابزار دقیق جوشکاری اینسایز 7 عددی (با گارانتی شرکتی) مدل 5071

معرفی و مشخصات ست ابزار دقیق جوشکاری اینسایز 7 عددی مدل 5071

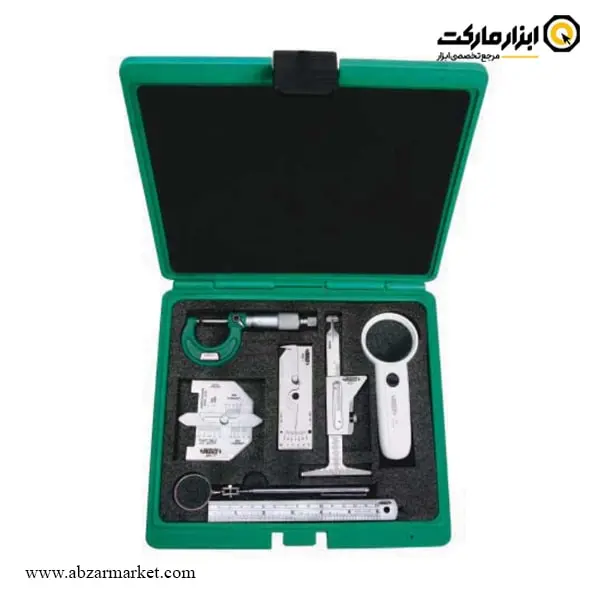

ست ابزار سنجش جوشکاری کد 5071، مجموعه 7 عددی از ابزارآلات دقیق شرکت اینسایز است که به طور کلی برای اندازه‌گیری ابعاد مختلف قطعه کاری و نقطه جوش و بررسی کیفیت آن کاربرد دارند. این شامل یک گیج جوشکاری AWS، یک گیج جوشکاری لوله (گیج هایلو)، گیج جوشکاری تکی، یک میکرومتر خارج‌سنج، یک آینه بازرسی تلسکوپی، یک ذره‌بین چراغ‌دار و یک خط‌کش فلزی است. جهت حمل و نگهداری راحت، اقلام این ست در یک جعبه محکم و فوم‌دار BMC سبز رنگ عرضه می‌شوند. هر ابزار دارای محل مخصوص خود در داخل جعبه است که از تکان خوردن و افتادن آنها جلوگیری می‌کند. تمامی این ابزارها از بهترین متریال‌ها و مطابق استانداردهای روز جهانی ساخته شده‌اند تا عملکردی دقیق و بدون نقص در اختیار کاربران قرار دهند. در ادامه به بررسی جداگانه هر 7 ابزار داخل این کیت می‌پردازیم.

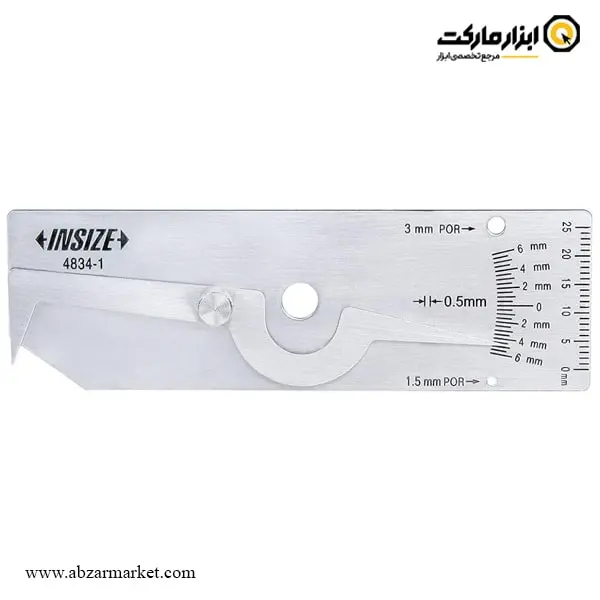

گیج جوشکاری تکی اینسایز مدل 1-4834

این گیج جوشکاری اینسایز کد 1-4834 که به Single Welding Gauge معروف است، از استیل ضد زنگ درجه یک ساخته شده و از یک بخش متحرک و دو بخش مدرج تشکیل شده است. بخش متحرک یا اشاره‌گر (Pointer) را می‌توان پس از انجام اندازه‌گیری با پیچ قفل کرد تا کاربر بعداً بتواند به مقدار سنجش شده رجوع کند. از این گیج می‌توان برای اندازه‌گیری عمق بریدگی کناره جوش (Undercut)، ارتفاع تاج جوش، مقایسه سایز تخلخل جوش و میزان تخلخل در هر 25 میلی‌متر با گام 1 میلی‌متر استفاده کرد.

محدوده اندازه‌گیری ارتفاع تاج و بریدگی کناره جوش از 0 تا 6 میلی‌متر با تقسیم‌بندی 0.5 میلی‌متری و دقت 0.5± میلی‌متر است. برای مقایسه سایز تخلخل، دو حفره با قطر 1.5 و 3 میلی‌متر روی گیج ایجاد شده‌اند که دقت 0.2± میلی‌متر دارند. ابعاد کلی گیج جوش اینسایز 1-4834 شامل طول 102 میلی‌متر و عرض 32 میلی‌متر است.

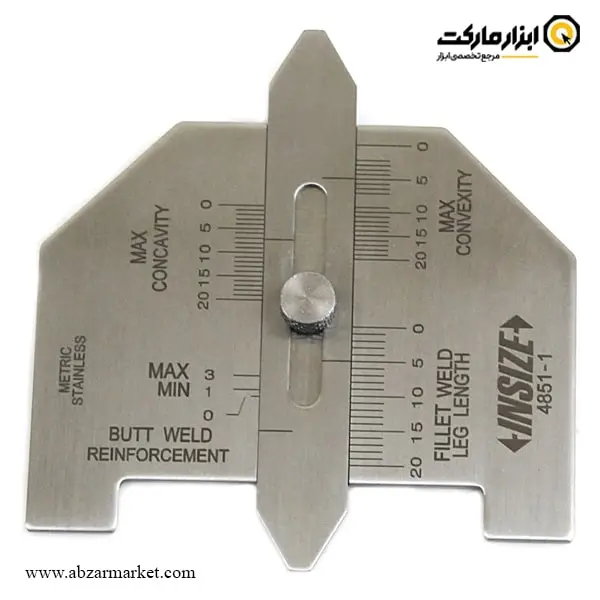

گیج جوشکاری AWS اینسایز مدل 1-4851

گیج جوشکاری اتوماتیک اینسایز کد 1-4851، یک گیج چند کاره و پر مصرف است که برای اندازه‌گیری ارتفاع ساق جوش گوشه، ارتفاع تاج جوش و به‌دست آوردن ارتفاع فرضی ساق جوش محدب و مقعر قابل استفاده است. این گیج از استیل ضد زنگ با کیفیت ساخته شده و متشکل از یک صفحه مدرج، دو پایه و یک زبانه است. گام‌بندی صفحه مدرج این گیج، 1 میلی‌متر و محدوده اندازه‌گیری آن برای ارتفاع ساق از 0 تا 20 میلی‌متر و برای سنجش تاج از 0 تا 3 میلی‌متر با دقت 0.5± میلی‌متر است. طراحی فشرده و جمع‌وجور این گیج (طول 80 و عرض 76 میلی‌متر)، استفاده از آن را گوشه‌ها و فضاهای محدود بسیار آسان می‌کند.

گیج جوشکاری لوله اینسایز مدل 1-4839

ابزار چندکاره گیج جوش لوله 1-4839 از برند اینسایز، ابزاری حیاتی و ضروری برای جوشکاری لوله‌های فلزی است که قابلیت اندازه‌گیری 8 پارامتر مختلف جوش لوله را در واحدهای میلی‌متر و اینچ دارد. این پارامترها شامل موارد زیر است:

• آماده‌سازی دو لوله پخ خورده برای جوشکاری با محدوده اندازه‌گیری زاویه 37.5 درجه و دقت 1± درجه
• سنجش ضخامت دیواره لوله با رنج 0 تا 45 میلی‌متر، گام‌بندی 1 میلی‌متر و دقت 0.5± میلی‌متر
• اندازه‌گیری میزان ناهمترازی و انحراف دو لوله با محدوده 0 تا 35 میلی‌متر، تقسیم‌بندی 1 میلی‌متر و دقت 0.5± میلی‌متر
• تعیین فاصله فیت‌آپ (Fit-Up) دو لوله با دو اندازه 1.6 و 2.4 میلی‌متر و دقت 0.1± میلی‌متر
• اندازه‌گیری ارتفاع تاج جوش با محدوده 0 تا 35 میلی متر، گام‌بندی 1 میلی‌متر و دقت 0.5± میلی‌متر
• سنجش فاصله بین دو اتصال ساکت ولد با رنج 0 تا 60 میلی‌متر، تقسیم‌بندی 1 میلی‌متر و دقت 0.5± میلی‌متر
• اندازه‌گیری طول گلویی جوش گوشه با محدوده 0 تا 30 میلی‌متر، گام 1 میلی‌متر و دقت 0.5± میلی‌متر
• سنجش ارتفاع گلویی جوش گوشه با رنج 0 تا 35 میلی‌متر، تقسیم‌بندی 1 میلی‌متر و دقت 0.5± میلی‌متر

این گیج از دو قسمت کشویی، پیچ تنظیم، صفحه و پایه مدرج با نوک انحنادار برای اندازه‌گیری زاویه پخ تشکیل شده و در ساخت آن از بهترین متریال استیل ضد زنگ به‌کار گرفته شده است.

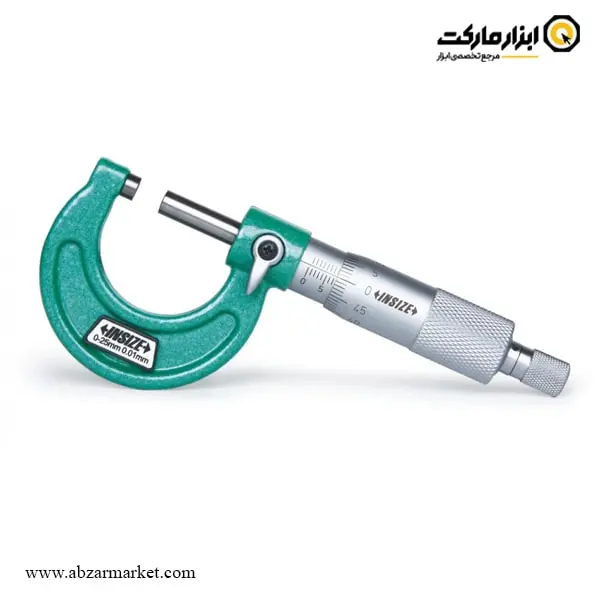

میکرومتر خارج‌سنج اینسایز 0 تا 25 میلی‌متر مدل 3203-25A

میکرومتر خارج‌سنج آنالوگ اینسایز کد 3203-25A از محصولات دقیق پرفروش و پرطرفدار شرکت اینسایز دارای محدوده اندازه‌گیری 0 تا 25 میلی‌متر و دقت فوق‌العاده 2± میکرون است و برای اندازه‌گیری قطر خارجی اجسام مختلف، از جمله لوله‌ها، کاربرد دارد. این میکرومتر مجهز به دو نوک با دوام کاربایدی و بدنه فولادی مقاوم بوده و مطابق استاندارد آلمانی معتبر DIN863-1 ساخته شده است. جهت افزایش دقت اندازه‌گیری این میکرومتر، شرکت اینسایز آن را به استاپر جغجغه‌ای و اهرم ثابت‌کننده فک متحرک تجهیز کرده است. همچنین گام‌بندی این میکرومتر برابر 0.01 میلی‌متر یا 0.0001 اینچ است.

میکرومتر خارج‌سنج اینسایز 3203-25A به صورت کامپکت و با وزن بسیار سبک طراحی شده که حمل و استفاده آن را بسیار ساده کرده است. طول کلی این ابزار 124 میلی‌متر و ارتفاع فریم C شکل 28 میلی‌متر است.

آینه بازرسی تلسکوپی مدل 1-7160

آینه بازرسی اینسایز کد 1-7160 مجهز به آینه گرد با قطر 32 میلی‌متر که با کمک دسته تلسکوپی قابل تنظیم، به کاربران در مشاهده نقاط سخت و دور از دسترس کمک می‌کند. آینه به کار رفته به مفصل محکم تاشو متصل است و قابلیت چرخش 360 درجه‌ای دارد. دسته به کار رفته در این مدل از استیل ضد زنگ مقاوم با قطر 7.5 میلی‌متر ساخته شده و طول آن در حالت جمع 178 میلی‌متر و در حالت کاملاً باز 515 میلی‌متر است. به لطف طراحی جمع‌وجور و وزن سبک این آینه، امکان آویز کردن آن با گیره اتصال به لباس وجود دارد.

ذره‌بین چراغ‌دار اینسایز مدل 4-7513

ذره‌بین اینسایز کد 4-7513 دارای لنز شیشه‌ای با قطر 50 میلی‌متر و قابلیت بزرگنمایی 4 برابری است و به کاربران در مشاهده جزئیات مختلف قطعه کار کمک می‌کند. برای افزایش دقت کار و همچنین امکان کار در تاریکی و محیط کم‌نور، برند اینسایز این ذره‌بین را به دو چراغ LED پرتور تجهیز کرده است. این دو چراغ LED با دوام دارای کلید خاموش/روشن مخصوص خود هستند و توسط سه باتری AAA تغذیه می‌شوند. طول دسته ذره‌بین 90 میلی‌متر و طول کلی آن 145 میلی‌متر است.

خط‌کش فلزی 15 سانتی‌متری اینسایز مدل 150-7110

خط‌کش فلزی اینسایز کد 150-7110 از سری محصولات اقتصادی و پرکاربرد این شرکت بوده که از محدوده اندازه‌گیری 0 تا 150 میلی‌متر (0 تا 6 اینچ) با دقت 0.18± میلی‌متر برخوردار است. به منظور سهولت کاربرد، این خط‌کش دارای 5 گام‌بندی مجزا است: 0.5 میلی‌متر، 1 میلی‌متر، 1/64 اینچ، 1/32 اینچ و 1/16 اینچ. خطوط تقسیم متریک در یک روی خط‌کش و تقسیم‌بندی اینچی در روی دیگر آن درج شده‌اند.

خط‌کش اینسایز مدل 150-7110 از استیل ضد زنگ و نشکن ساخته شده و دارای پوشش ضد انعکاس نور است که کاربرد آن را در زیر نور خورشید و محیط‌های نورانی آسان می‌کند. این خط‌کش ضخامت 1 میلی‌متری دارد و طول کلی آن برابر 170 میلی‌متر و عرض آن برابر 18 میلی‌متر است.

موارد کاربردی و محدودیت‌های ست گیج جوشکاری اینسایز کد 5071

از ابزارآلات موجود در ست گیج جوشکاری اینسایز 5071 برای بررسی هم‌ترازی قطعه کاری و اندازه‌گیری ابعاد آن قبل از جوشکاری، چک کردن مشخصات جوشکاری همچون تاج، نقطه، زاویه، ضخامت و ارتفاع جوش و تعیین کیفیت جوش استفاده می‌شود. قبل از تهیه کردن این ست، پیشنهاد می‌شود از ابعاد و مقیاس پروژه جوشکاری خود مطمئن شوید، چرا که به‌کارگیری از ابزارآلات این ست خارج از محدوده اندازه‌گیری و سنجش آنها پیشنهاد نمی‌شود. همچنین این ست به صورت اختصاصی برای عملیات جوشکاری طراحی شده است و برای مصارفی همانند آزمایش قطعات، کنترل کیفیت، اندازه‌گیری ابعاد دقیق داخلی و خارجی اجسام و غیره، بهتر است از ابزارآلات دقیق دیگری استفاده کنید.

دلایل خرید و پیشنهاد ست ابزارآلات دقیق جوشکاری INSIZE 5071

برای کاربران حرفه‌ای و تکنسین‌های حوزه جوشکاری و نیز کارگاه‌های فلزکاری، جوشکاری لوله و سایر مراکز تولیدی قطعات فلزی، کیت 7 عددی گیج جوشکاری برند اینسایز کد 5071، مجموعه‌ای ضروری محسوب می‌شود. این ست با داشتن 3 گیج جوشکاری، یک میکرومتر خارج‌سنج، یک آینه بازرسی، یک ذره‌بین چراغ‌دار و یک خط‌کش فلزی، کاربران را قادر می‌سازد تا ابعاد گوناگون قطعه کاری و محل جوش را اندازه‌گیری کرده و کیفیت جوشکاری از جمله میزان تخلخل را بسنجند. شرکت اینسایز با دقت و وسواس زیادی این ابزارآلات را طراحی و تولید کرده است تا کمترین میزان خطا در پروژه‌های حرفه‌ای کاربران ایجاد شود. همچنین به لطف استفاده از متریال‌های با کیفیت بالا در ساخت اقلام این ست، عمر مفید طولانی آنها نیز تضمین شده است. لوازم مورد بحث همراه با یک جعبه BMC مستحکم و ضد ضربه با دو لایه فوم عرضه می‌شوند تا خیال خریدار از حمل و نگهداری آنها راحت باشد.

با خریداری ست 7 عددی ابزار دقیق جوشکاری اینسایز مدل 5071 از فروشگاه آنلاین ابزارمارکت، از مزایای ارزشمندی همچون گارانتی یکساله شرکتی، ارسال و تحویل فوری به کل کشور، ضمانت اصالت و سلامت کالا، تخفیف ویژه و مشاوره تخصصی رایگان برخوردار خواهید شد.
