آچار ترکمتر دیجیتال اشتایویل 800-80 نیوتن سری خور 22x28 دوکاره مدل 714/80

معرفی و مشخصات آچار ترکمتر دیجیتال اشتایویل 800-80 نیوتن سری خور 22x28 دوکاره مدل 714/80

آچار گشتاور زاویه‌ای یکی از جدیدترین ابداعات در دنیای ترکمتر است که سیستم دوکاره و دوگانه دارد. این مدل ترکمترها علاوه بر تنظیم گشتاور اتصال، مشخصات زاویه چرخش را حین سفت کردن نیز اندازه می‌گیرند تا برای کاربر بتواند به شکل همزمان هم تورک و هم زاویه اتصال را در نطر داشته باشد.

آچار ترکمتر دیجیتال اشتایویل ساخت آلمان مدل Stahlwille 714/80 یکی از پیشرفته‌ترین ابزارهای این خانواده در سری  Manoskop است که با مکانیزم الکترومکانیکی، برای اندازه گیری همزمان گشتاور و زاویه چرخش پیچ‌ها و اتصالات در پروژه‌های فوق حساس و در صنایع خودروسازی، مونتاژ صنعتی، ساخت وسایل ظریف و دقیق، نگهداری تجهیزات و ماشین آلات سبک تا سنگین، کارگاه‌ها و آزمایشگاه های مکانیکی دقیق و... هر جایی که پیچ بندی اهمیت بسیار بالایی دارد طراحی شده است. دقت بالا، امکانات کنترلی گسترده و کالیبراسیون حرفه‌ای، این مدل را به یکی از قابل‌اعتمادترین ابزارها در کلاس خود تبدیل کرده است.

ویژگی های انحصاری و جذاب ترکمتر دیجیتال 2 کاره اشتایویل مدل 714/80

این مدل یک آچار ترکمتر معمولی نیست! علاوه بر تنظیم گشتاور و زاویه جداگانه و همزمان، کمپانی اشتایویل ویژگی‌های بسیار زیاد و فوق العاده‌ای را روی سری 714 خود قرار داده است که در ادامه آنها را مرور می‌کنیم.

مکانیزم مسلح/رهاساز الکترومکانیکی (Electromechanical Triggering/Release)

ترکیب مکانیزم الکتریکی-مکانیکی خودکار در زمان مسلح شدن و رها کردن ساختار داخلی باعث می‌شود اعلام هشدار و سیگنال به کاربر بسیار دقیق، بدون وابستگی به سرعت اعمال نیرو یا نقطه درگیری کاربر ثبت شود. در واقع کاربر برای مسلح کردن آچار نیاز به تنظیم دوباره و صرف انرژی زیاد ندارد؛ از طرفی دیگر سیستم هشدار شامل سیگنال‌های چندگانه: صوتی / چراغ‌های رنگی جانبی / نمایشگر رنگی است که علاوه بر نمایش بصری و چشمی، آگاهی صوتی و آلارم تقه‌ای، بصورت مکانیکی نیز اپراتور را از رسیدن به ترک هدف آگاه می‌کند.

صفحه نمایش دیجیتال رنگی OLED

این مانیتور علاوه بر نمایش اعداد، چراغ‌های رنگی دارد که عملکرد اتصال و نتیجه کار را تحلیل می‌کنند:

زرد: نزدیک به محدوده هدف (اخطار)

سبز: در محدوده درست (صحیح)

قرمز: خارج از تلرانس (غلط)

4 مود کاری و حالت اندازه گیری

تنظیم گشتاور

تنظیم زاویه چرخش

ترکیبی گشتاور به عنوان پارامتر اصلی و زاویه چرخش به عنوان پارامتر دوم

ترکیبی زاویه چرخش به عنوان پارامتر اصلی و گشتاور به عنوان پارامتر دوم

این در خطوط تولید و مونتاژ اتصالات ترکیبی اهمیت زیادی دارد.

3 حالت کارکرد و نمایش آچار

Triggering (دارای کلیک الکترومکانیکی – ثبت دقیق)

Peak Hold (نمایش بالاترین مقدار و پیک اندازه)

Track (نمایش مقدار لحظه‌ای گشتاور)

سیستم QuickRelease

جلوگیری از رها شدن ناخواسته سری‌ها

تعویض سریع تنها با دکمه

کاملا ایمن و قابل اعتماد به کمک پین

دسته 2 تکه کامپوننت و طراحی انحصاری

دسته ارگونومیک ضدلغزش 2 پارچه و مقاوم در برابر لغزش مایعات و مواد:
روغن، گریس، سوخت، روغن ترمز، Skydrol و...

کالیبراسیون حرفه‌ای

شامل 3 گواهی رسمی برای گشتاور، سیستم مکانیکی و زاویه سنجی

طبق استاندارد گشتاور DIN EN ISO 6789-2:2017

طبق استاندارد زاویه VDI/VDE 2648-2

سیستم کالیبراسیون اتوماتیک و هشدار زمان کالیبراسیون

آچار به‌صورت خودکار محدوده صحیح ترک را طبق اتصال مربوطه محاسبه و تنظیم می‌کند.

زمان کالیبراسیون بعدی را بر اساس زمان کار و تعداد دفعات استفاده شده اعلام می‌شود.

سایر ویژگی های آچار ترکمتر دیجیتال اشتایویل سری خور دوکاره مدل 714/80

• جلوگیری از خطاهای انسانی، دستی، مکانیکی و سیستمی
• هشدار بارگذاری بیش از حد
• هشدار اعمال نیروی مضاعف
• قابلیت قفل صفحه کلید با رمز
• امکانات نرم‌افزاری انحصاری
• انتقال داده ها از طریق کابل و پورت USB
• امکان ذخیره 2500 رکورد و اندازه
• قابلیت برنامه‌ریزی الگوی 200 نوع اتصال
• تعیین تلرانس‌های مختلف برای کاربردهای متفاوت
• اصلاح طول سری (Stitch Length Correction)
• امکان کار با واحدهای نیوتن-متر / فوت-پوند / اینچ-پوند
• امکان استفاده برای افراد راست دست و چپ دست (با برعکس کردن اینسرت)

نگاهی به ظاهر و کیفیت ساخت ترکمتر دوکاره اشتایویل سری خور STAHLWILLE 714/80

در بسته‌بندی استاندارد این مدل، آچار در یک جعبه انحصاری و کاملا مقاوم قرار داده می‌شود که داخل آن محفظه‌های مختلف برای نگهداری ایمن ابزار و لوازم همراه طراحی شده‌اند.طراحی دسته آچار کاملاً ارگونومیک و با روکش ضدلغزش در سری انحصاری 2 تکه اشتایویل است که تقریبا در مقابل تمام مایعات عمومی و صنعتی و در برابر روغن، سوخت، گریس، مایع ترمز و حتی Skydrol، خاصیت ضد لغزشی به خوبی احساس می‌شود.

تمام قسمت های فلزی، میله اصلی بلند و بدنه از بهترین متریال آلیاژ استیل ضد زنگ و ضد خوردگی ساخته شده و قسمت سری خور (اینسرت خور) آچار با مکانیزم QuickRelease روی نوک بدنه قرار دارد که باعث می‌شود تمام اینسرت های ترکمتر استاندارد سایز 22x28 میلی متر در هر مدل و طراحی روی کاملاً قفل شوند و تنها با فشار دکمه آزاد گردند.

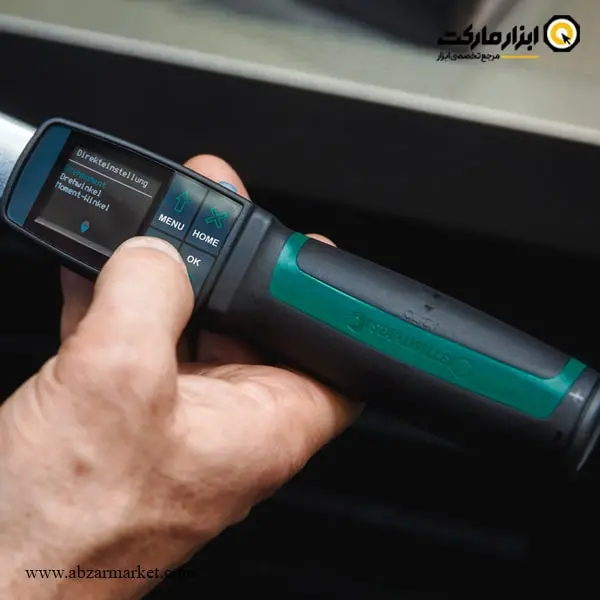

بر روی بدنه، پنل هوشمند و صفحه دیجیتال OLED قرار دارد که وضوح بالایی داشته و نمایش نور رنگی دارد. این پنل قابل تغذیه با باتری های یکبار مصرف و یا باتری قابل شارژ است و از طریق پورت میکرو USB می‌تواند به تمام سیستم های کامپیوتری متصل گردد. در جعبه این ابزار به همراه آچار، می‌توان باتری‌ها، کابل Micro-USB، نرم‌افزار SensoMaster 4 برای انتقال داده و تنظیمات، 3 گواهی کالیبراسیون رسمی برای گشتاور و زاویه، دفترچه و تاییدیه کالیبراسیون را مشاهده کرد.

مشخصات فنی آچار ترکمتر دیجیتال اشتایویل مدل 714/80

ظرفیت بازه گشتاور: 80 تا 800 نیوتن‌متر

دقت نمایش گشتاور: ±2% ±1 digit

دقت نمایش زاویه چرخش: ±1° تا 100° و ±1% بالای 100°

رزولوشن زاویه: 0.1 درجه

رزولوشن گشتاور: تا 60 نیوتن‌متر: 0.01 N·m / بالای 60 نیوتن‌متر: 0.1 N·m / بالای 400 نیوتن‌متر: 1 N·m

سایز سری خور: 22x28 میلی‌متر

طول آچار: 1158 میلی‌متر

وزن آچار: حدود 4.5 کیلوگرم

وزن با جعبه: حدود 11 کیلوگرم

آچار ترکمتر اشتایویل 800-80 نیوتن سری خور 22x28 دوکاره دیجیتال مدل 714/80 به درد چه کاربرانی می‌خورد؟

این مدل آچار ترکمتر کمپانی STAHLWILLE یک ابزار هوشمند برای کاربردهای تخصصی و دقیق تنظیم گشتاور در بهترین حالت است.

• اتصالات و پیچ‌ها حیاتی در موتور خودروها و موتورهای صنعتی
• مونتاژ قطعات حساس در صنایع هوافضا، ریلی و...
• سرویس‌های تعمیر و آزمایشگاه حرفه‌ای که به ثبت و گزارش دقیق نیاز دارند
• خطوط مونتاژ که به کنترل گشتاور + زاویه با امکان برنامه ریزی نیاز دارند
• فرآیند نظارت و تست استاندارد اتصالات در تمام موقعیت های ویژه و خاص
• سازندگان ابزارآلات دقیق، یوینت ها، دستگاه‌ها و تجهیزات سبک تا سنگین فوق دقیق و...

چرا خرید آچار ترکمتر دیجیتال 2 کاره اشتایویل 800-80 نیوتن سری خور Stahlwille 714/80 پیشنهاد می‌گردد؟

هیچ شکی نیست که به دلیل کیفیت ساخت عالی، سیستم جدید هوشمند، داشتن مانیتور رنگی OLED و دوکاره بودن این آچار برند اشتایویل، ارزش خرید آن بالاست؛ اما علاوه بر این موارد، امکان ذخیره سازی دیتاها و الگوهای اندازه، مکانیزم تقه ای (صدا دار)، هشدارهای صوتی، تصویری و رنگی، امکان اتصال به کامپیوتر برای مستند سازی و ارائه گزارش، ساخت ممتاز با مقاومت بالای دسته و جنس بدنه استنلس استیل، سیستم‌های کالیبراسیون اتوماتیک انحصاری PerfectControl و همینطور فانکشن مسلح سازی خودکار، این آچار ترکمتر دیجیتال اشتایویل دوکاره مدل 714/80 را به بهترین مدل در نوع خود تبدیل می‌کند؛ تمام ابزارهای کمپانی Stahlwille در ابزارمارکت بصورت اورجینال و اصل از طرف نمایندگی رسمی ارائه شده و بطور مشخص در خود کشور آلمان ساخته می‌شوند و در اختیار کاربران قرار می‌گیرند.
