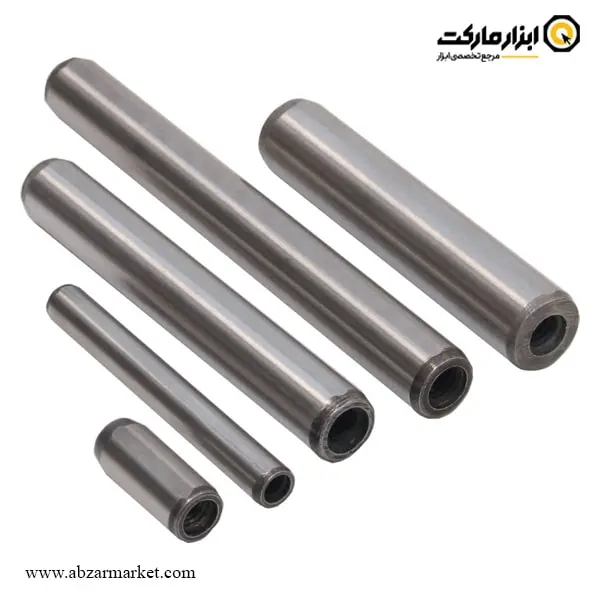

پین تثبیت رزوه دار مدل D26
لطفاً مدل مورد نظر را از قسمت سایز پین تثبیت انتخاب نمایید
- از مجموعه قطعات کاربردی و ضروری قالب و ماشین سازی
- پین تثبیت کننده قالب با رزوه داخلی سایز M4 تا M10
- برای اتصال قطعات محرک مثل زانو و قرینه کردن دو سطح
- شامل طول های 16 تا 120 و قطرهای 6 تا 20 میلی متر
- سهولت در خارج کردن پین از داخل قطعه با رزوه داخلی
- برخوردار از مقاومت مناسب در برابر حرارت، سایش و فشار
- ساخته شده با آلیاژ فولادی + درجه سختی HRC60±2
- پرکاربرد در مرکز (سنتر) نگه داشتن ماتریس و سنبه
- امکان نصب پین به صورت دائم یا موقت بسته به نیاز
- ساخت چین با ضمانت کیفیت، اصالت و سلامت فیزیکی کالا
جهت دریافت اطلاعات بیشتر به جدول پایین مراجعه کنید.
معرفی و مشخصات پین تثبیت رزوه دار مدل D26
اطلاعات کامل درباره پین تثبیت رزوه دار مدل D26 به شرح زیر است:
.jpg)
| مدل و کد کالا |
سایز پین تثبیت (میلی‌متر) |
طول کلی (میلی‌متر) l |
قطر پین تثبیت (میلی‌متر) d1 |
قطر سوراخ رزوه d2 |
عمق رزوه (میلی‌متر) t1 |
ارتفاع لبه پخ (میلی‌متر) l2 |
| D26/16x6 | 16x6 | 16 | 6 | M4 | 6 | 2.1 |
| D26/18x6 | 18x6 | 18 | 6 | M4 | 6 | 2.1 |
| D26/20x6 | 20x6 | 20 | 6 | M4 | 6 | 2.1 |
| D26/24x6 | 24x6 | 24 | 6 | M4 | 6 | 2.1 |
| D26/28x6 | 28x6 | 28 | 6 | M4 | 6 | 2.1 |
| D26/32x6 | 32x6 | 32 | 6 | M4 | 6 | 2.1 |
| D26/36x6 | 36x6 | 36 | 6 | M4 | 6 | 2.1 |
| D26/40x6 | 40x6 | 40 | 6 | M4 | 6 | 2.1 |
| D26/45x6 | 45x6 | 45 | 6 | M4 | 6 | 2.1 |
| D26/50x6 | 50x6 | 50 | 6 | M4 | 6 | 2.1 |
| D26/55x6 | 55x6 | 55 | 6 | M4 | 6 | 2.1 |
| D26/60x6 | 60x6 | 60 | 6 | M4 | 6 | 2.1 |
| D26/20x8 | 20x8 | 20 | 8 | M5 | 8 | 2.6 |
| D26/24x8 | 24x8 | 24 | 8 | M5 | 8 | 2.6 |
| D26/28x8 | 28x8 | 28 | 8 | M5 | 8 | 2.6 |
| D26/32x8 | 32x8 | 32 | 8 | M5 | 8 | 2.6 |
| D26/36x8 | 36x8 | 36 | 8 | M5 | 8 | 2.6 |
| D26/40x8 | 40x8 | 40 | 8 | M5 | 8 | 2.6 |
| D26/45x8 | 45x8 | 45 | 8 | M5 | 8 | 2.6 |
| D26/50x8 | 50x8 | 50 | 8 | M5 | 8 | 2.6 |
| D26/55x8 | 55x8 | 55 | 8 | M5 | 8 | 2.6 |
| D26/60x8 | 60x8 | 60 | 8 | M5 | 8 | 2.6 |
| D26/70x8 | 70x8 | 70 | 8 | M5 | 8 | 2.6 |
| D26/80x8 | 80x8 | 80 | 8 | M5 | 8 | 2.6 |
| D26/24x10 | 24x10 | 24 | 10 | M6 | 10 | 3 |
| D26/28x10 | 28x10 | 28 | 10 | M6 | 10 | 3 |
| D26/32x10 | 32x10 | 32 | 10 | M6 | 10 | 3 |
| D26/36x10 | 36x10 | 36 | 10 | M6 | 10 | 3 |
| D26/40x10 | 40x10 | 40 | 10 | M6 | 10 | 3 |
| D26/45x10 | 45x10 | 45 | 10 | M6 | 10 | 3 |
| D26/50x10 | 50x10 | 50 | 10 | M6 | 10 | 3 |
| D26/55x10 | 55x10 | 55 | 10 | M6 | 10 | 3 |
| D26/60x10 | 60x10 | 60 | 10 | M6 | 10 | 3 |
| D26/70x10 | 70x10 | 70 | 10 | M6 | 10 | 3 |
| D26/80x10 | 80x10 | 80 | 10 | M6 | 10 | 3 |
| D26/90x10 | 90x10 | 90 | 10 | M6 | 10 | 3 |
| D26/100x10 | 100x10 | 100 | 10 | M6 | 10 | 3 |
| D26/28x12 | 28x12 | 28 | 12 | M6 | 10 | 3.8 |
| D26/32x12 | 32x12 | 32 | 12 | M6 | 10 | 3.8 |
| D26/36x12 | 36x12 | 36 | 12 | M6 | 10 | 3.8 |
| D26/40x12 | 40x12 | 40 | 12 | M6 | 10 | 3.8 |
| D26/45x12 | 45x12 | 45 | 12 | M6 | 10 | 3.8 |
| D26/50x12 | 50x12 | 50 | 12 | M6 | 10 | 3.8 |
| D26/55x12 | 55x12 | 55 | 12 | M6 | 10 | 3.8 |
| D26/60x12 | 60x12 | 60 | 12 | M6 | 10 | 3.8 |
| D26/70x12 | 70x12 | 70 | 12 | M6 | 10 | 3.8 |
| D26/80x12 | 80x12 | 80 | 12 | M6 | 10 | 3.8 |
| D26/90x12 | 90x12 | 90 | 12 | M6 | 10 | 3.8 |
| D26/100x12 | 100x12 | 100 | 12 | M6 | 10 | 3.8 |
| D26/120x12 | 120x12 | 120 | 12 | M6 | 10 | 3.8 |
| D26/32x16 | 32x16 | 32 | 16 | M8 | 12 | 4.7 |
| D26/36x16 | 36x16 | 36 | 16 | M8 | 12 | 4.7 |
| D26/40x16 | 40x16 | 40 | 16 | M8 | 12 | 4.7 |
| D26/45x16 | 45x16 | 45 | 16 | M8 | 12 | 4.7 |
| D26/50x16 | 50x16 | 50 | 16 | M8 | 12 | 4.7 |
| D26/55x16 | 55x16 | 55 | 16 | M8 | 12 | 4.7 |
| D26/60x16 | 60x16 | 60 | 16 | M8 | 12 | 4.7 |
| D26/70x16 | 70x16 | 70 | 16 | M8 | 12 | 4.7 |
| D26/80x16 | 80x16 | 80 | 16 | M8 | 12 | 4.7 |
| D26/90x16 | 90x16 | 90 | 16 | M8 | 12 | 4.7 |
| D26/100x16 | 100x16 | 100 | 16 | M8 | 12 | 4.7 |
| D26/120x16 | 120x16 | 120 | 16 | M8 | 12 | 4.7 |
| D26/40x20 | 40x20 | 40 | 20 | M10 | 16 | 6 |
| D26/45x20 | 45x20 | 45 | 20 | M10 | 16 | 6 |
| D26/50x20 | 50x20 | 50 | 20 | M10 | 16 | 6 |
| D26/55x20 | 55x20 | 55 | 20 | M10 | 16 | 6 |
| D26/60x20 | 60x20 | 60 | 20 | M10 | 16 | 6 |
| D26/70x20 | 70x20 | 70 | 20 | M10 | 16 | 6 |
| D26/80x20 | 80x20 | 80 | 20 | M10 | 16 | 6 |
| D26/90x20 | 90x20 | 90 | 20 | M10 | 16 | 6 |
| D26/100x20 | 100x20 | 100 | 20 | M10 | 16 | 6 |
| D26/120x20 | 120x20 | 120 | 20 | M10 | 16 | 6 |
-
